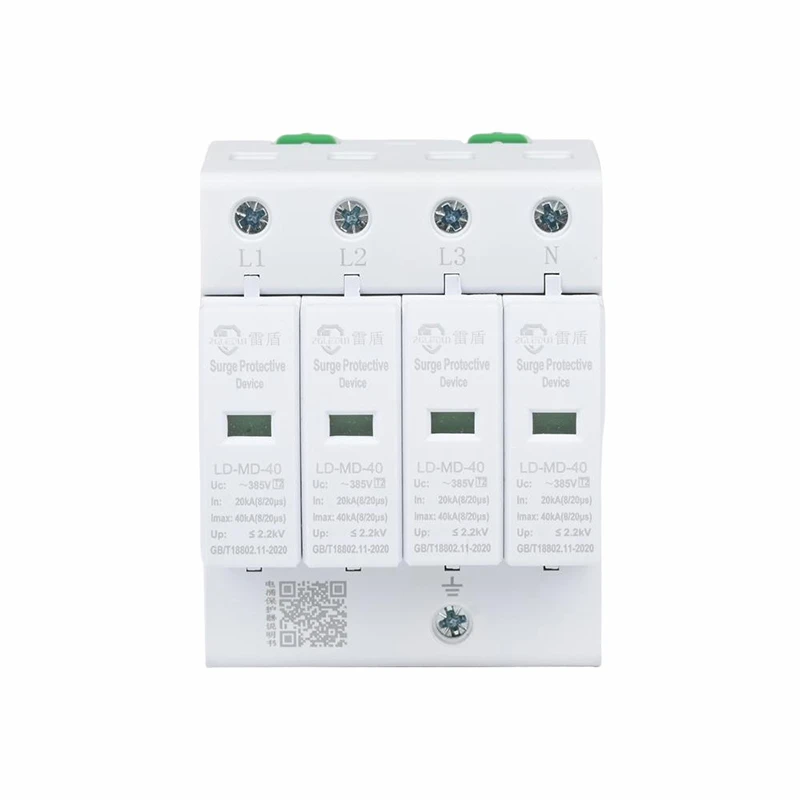

Descargador de sobretensiones de corriente de alta descarga T2

El supresor de sobretensiones de corriente de alta descarga T2 es un dispositivo modular de protección contra sobretensiones diseñado para sistemas de distribución de energía CA de bajo-voltaje que funcionan a 50/60 Hz. Se utiliza principalmente para proteger líneas eléctricas y equipos posteriores contra sobretensiones inducidas por rayos, sobretensión de conmutación y tensión de impulso transitoria en sistemas de energía residenciales, comerciales e industriales. Instalado en cajas de distribución, gabinetes de distribución y entradas de energía de equipos, ayuda a reducir el riesgo de falla del aislamiento, falla del controlador, interrupción de la comunicación y daño prematuro al equipo causado por sobretensiones.

Construido con una estructura enchufable compacta, este producto es adecuado para configuraciones 1P, 2P, 3P y 4P y está disponible en múltiples capacidades de descarga desde 10 kA hasta 100 kA. El dispositivo proporciona una respuesta rápida, fijación de voltaje estable e indicación visual de estado para facilitar el mantenimiento. Se puede aplicar en diferentes sistemas de puesta a tierra, como TN-S, TN-C-S, TT y disposiciones de distribución de bajo voltaje-relacionadas. Para los clientes que buscan un dispositivo de protección contra sobretensiones confiable con mayor capacidad de descarga y fácil instalación en riel DIN, este modelo es una solución práctica tanto para nuevos proyectos como para actualizaciones de paneles.

• Protección contra sobretensiones tipo 2 para sistemas de distribución de CA de bajo-voltaje.
• Opciones de alta corriente de descarga de 10 kA a 100 kA para diferentes niveles de protección.
• Tiempo de respuesta rápido de menos de 25 ns para una supresión transitoria eficaz.
• Diseño modular enchufable para un mantenimiento más fácil y un reemplazo rápido.
• Ventana de estado visual para una inspección sencilla del estado de funcionamiento.
• Disponible en versiones 1P, 2P, 3P y 4P para una configuración de panel flexible.
• Montaje en carril DIN de 35 mm para una instalación cómoda en armarios eléctricos estándar.
• Versión de señalización remota opcional disponible para aplicaciones de monitoreo.
• Adecuado para hogares, edificios comerciales y sistemas eléctricos industriales.

Los valores típicos del sistema que se muestran arriba están organizados a partir del material del producto proporcionado y son adecuados para contenido detallado de producto centrado en SEO-y selección preliminar de producto.

• Cuadros de distribución residencial y sistemas de protección del hogar.
• Edificios comerciales, tiendas, oficinas e instalaciones públicas.
• Paneles de distribución de energía industrial y entradas de energía para máquinas.
• Protección de controladores, variadores, dispositivos de comunicación y fuentes de alimentación sensibles.
• Sistemas de bajo-voltaje que requieren protección contra rayos inducidos y sobretensiones.

El descargador debe ser instalado por un electricista calificado en un riel DIN estándar de 35 mm dentro de una caja o gabinete de distribución seca. Se recomienda instalar el dispositivo en un lugar donde no haya vibraciones ni golpes fuertes. Se deben utilizar conductores de cobre y los cables de conexión deben mantenerse lo más cortos posible, preferiblemente dentro de 0,5 m, para reducir las pérdidas inductivas durante la descarga por sobretensión. El conductor neutro y el conductor de tierra PE deben conectarse correctamente según el método de cableado del sistema seleccionado.

Cada polo del dispositivo de protección contra sobretensiones debe estar respaldado por un fusible adecuado o un disyuntor en miniatura. Después de la instalación, confirme que la indicación del estado operativo sea normal. El producto es adecuado para diferentes conexiones de sistemas, como disposiciones TN-S, TN-C-S y TT, siempre que el cableado siga la marca del producto y los requisitos del proyecto.

Durante el funcionamiento, el dispositivo debe inspeccionarse periódicamente, especialmente antes de la temporada de tormentas. Verifique la ventana de estado, el apriete del cableado y si la carcasa muestra decoloración, deformación o signos de sobrecalentamiento. Una indicación de estado verde normalmente representa un funcionamiento saludable, mientras que una indicación de falla o falla significa que se debe reemplazar el módulo de protección. Gracias a su diseño enchufable, el reemplazo del módulo es más rápido y conveniente sin necesidad de un cableado extenso.

Al seleccionar un descargador de sobretensiones de corriente de alta descarga T2, los compradores deben confirmar el número de polos requerido, el voltaje de funcionamiento continuo máximo Uc, el nivel de corriente de descarga y si se necesita un contacto de señalización remota. Para entornos de mayor-riesgo o equipos con requisitos de protección contra sobretensiones más estrictos, es posible que se prefieran opciones de Imax e In más altas. La selección correcta ayuda a mejorar la coordinación de la protección y la confiabilidad del equipo a largo plazo.

Para la selección de proyectos o compras al por mayor, envíe la configuración de polos, el sistema de voltaje, la clasificación de corriente de descarga, la cantidad y la aplicación de instalación que requiera. Nuestro equipo puede ayudar a confirmar el modelo de supresor de sobretensiones de corriente de alta descarga T2 adecuado y proporcionar datos del producto, soporte de cotización e información de entrega para su proyecto de distribución de energía.
