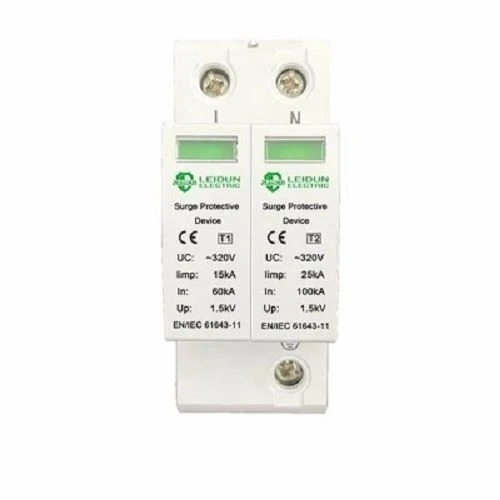

Dispositivo de protección contra sobretensiones Clase I II

Envíeconsulta
Dispositivo de protección contra sobretensiones Clase I II
Detalles
● Tensión nominal de trabajo: Un
● Tensión máxima de funcionamiento continuo: Uc
● Corriente de impulso clase I: Iimp
● Corriente de descarga nominal Clase II: In
● Corriente máxima de descarga Clase II: Imax
● Nivel de protección de voltaje: Arriba
Clasificación del producto
Dispositivo de protección contra sobretensiones T2
Share to
Descripción

Descripción general del producto



El dispositivo de protección contra sobretensiones Clase I II es una solución integrada de protección contra sobretensiones T1+T2 diseñada para sistemas de distribución de CA de bajo-voltaje. Combina la alta-capacidad de descarga de energía de un pararrayos de Clase I con el rápido rendimiento de sujeción de sobretensión de un SPD de Clase II, lo que ayuda a proteger los equipos eléctricos aguas abajo de la corriente directa del rayo, las sobretensiones inducidas por rayos y la sobretensión de conmutación de la red. En comparación con los descargadores de sobretensiones T1 y T2 separados tradicionales, la estructura integrada simplifica el diseño del gabinete porque no se requiere ningún componente de desacoplamiento externo ni una distancia estricta de instalación entre-etapas.



Este dispositivo es adecuado para sistemas de 220/380 VCA 50/60 Hz y comúnmente se instala en el gabinete de distribución de entrada principal, la sala de energía, el equipo de distribución exterior y la parte frontal de sistemas eléctricos sensibles. Con un diseño modular de riel DIN, indicación de estado clara y amplio rango de temperatura de funcionamiento, proporciona protección práctica contra rayos y sobretensiones para edificios comerciales, instalaciones industriales, salas de datos, gabinetes de distribución relacionados con energía fotovoltaica-y entornos de suministro de energía de precisión.



Características clave



  • Estructura de protección T1+T2 integrada tanto para descarga directa de corriente de rayo como para sujeción de sobretensiones inducidas.
  • Diseño-de combinación de energía inteligente integrado, que reduce la necesidad de componentes de desacoplamiento externos.
  • Adecuado para sistemas de distribución de energía CA de bajo-voltaje de 220/380 V y aplicaciones 3P+N trifásicas-de cuatro-cables.
  • Alta capacidad de corriente de impulso con opciones T1 Iimp de 12,5 kA o 25 kA utilizando la forma de onda 10/350us.
  • Capacidad de descarga T2 con corriente de descarga nominal de 20kA o 40kA y corriente de descarga máxima de 60kA o 80kA.
  • Tiempo de respuesta rápido de<=25ns and voltage protection level of <=1.5kV for effective downstream equipment protection.
  • La ventana de estado muestra verde para funcionamiento normal y rojo para fallos, lo que facilita la inspección de mantenimiento.
  • Montaje en carril DIN estándar de 35 mm para una instalación rápida en cajas de distribución y armarios de distribución.



Especificaciones técnicas



Parámetro

Símbolo

Especificación

Tensión de trabajo nominal

Naciones Unidas

220/380 VCA, 50/60 Hz

Tensión máxima de funcionamiento continuo

uc

385 V/440 V CA

Corriente de impulso clase I

Iimp

12,5 kA/25 kA, forma de onda 10/350us

Corriente de descarga nominal clase II

En

20kA/40kA, forma de onda 8/20us

Corriente máxima de descarga clase II

imax

60kA/80kA, forma de onda 8/20us

Nivel de protección de voltaje

Arriba

<=1.5kV

Tiempo de respuesta

ejército de reserva

<=25ns

Temperatura de funcionamiento

tamb

-40 grados a +85 grados

Método de montaje

-

Carril DIN estándar de 35 mm

Indicación de estado

-

Verde: normal; Rojo: fracaso

Estándares de referencia

-

IEC 61643-11/GB/T 18802.1



Descripción del modelo



Una configuración de modelo típica es SPD-T1+T2-25/440-3P+N. En esta estructura, T1+T2 indica protección contra sobretensiones combinada de Clase I y Clase II; 25 representa la corriente de impulso nominal T1 de 25 kA; 440 indica un voltaje de funcionamiento continuo máximo de 440 VCA; y 3P+N se refiere a una configuración de sistema trifásico de cuatro hilos. Este formato ayuda a los ingenieros a seleccionar el dispositivo de protección contra sobretensiones adecuado según el sistema de energía, el nivel de riesgo de rayos y el diseño del gabinete.



Principio de funcionamiento



El dispositivo utiliza un diseño de protección dual que combina un tubo de descarga de gas para descarga de corriente de rayo Clase I y una estructura de varistor para sujeción de sobretensión de Clase II. Cuando una sobretensión de alta-energía procedente de un rayo directo ingresa a la línea eléctrica, la etapa Clase I actúa primero y descarga la gran corriente de impulso a tierra. Cuando aparecen rayos inducidos o sobretensión de conmutación en el sistema, la etapa Clase II responde rápidamente y fija el voltaje a un nivel más seguro. Las dos etapas se coordinan automáticamente, lo que ayuda a reducir la sobretensión en los disyuntores, equipos de control, variadores, medidores, fuentes de alimentación de comunicaciones y otras cargas eléctricas sensibles aguas abajo.



Aplicaciones recomendadas



  • Armarios de entrada principales de edificios comerciales, residenciales e industriales.
  • Interfaces de zona de protección contra rayos LPZ0 a LPZ1 en sistemas de CA de bajo-voltaje.
  • Salas de equipos con corriente-fuerte y débil-que requieren protección contra sobretensiones coordinada.
  • Cajas de distribución de energía y paneles eléctricos exteriores expuestos a riesgo de rayos.
  • Protección-frontal para equipos eléctricos de precisión, paneles de control y sistemas de automatización.
  • Sistemas de distribución que utilizan disposiciones de puesta a tierra TN-S, TN-C, TN-C-S, TT o IT.



Instalación y uso



La instalación debe ser realizada por un electricista calificado después de que se haya desconectado completamente la fuente de alimentación aguas arriba. El SPD debe instalarse después del interruptor principal de entrada del sistema de distribución de bajo-voltaje y fijarse firmemente en un riel DIN de 35 mm. Conecte los conductores de fase L, el conductor neutro N y el conductor de tierra PE de acuerdo con las marcas del producto. Para mejorar el rendimiento de la protección, se recomienda que la longitud total de la conexión no supere los 0,5 m, lo que reduce la inductancia del cable y el voltaje residual durante la descarga por sobretensión.



Se debe instalar un fusible de respaldo o un disyuntor adecuado aguas arriba para evitar el riesgo de cortocircuito-si el dispositivo de protección contra sobretensiones llega al final-de-su vida útil. Después de energizar el sistema, verifique la ventana de estado. El verde indica condiciones de servicio normales; El rojo indica falla y la unidad debe reemplazarse inmediatamente.



Mantenimiento y reemplazo



  • Inspeccione el dispositivo cada seis meses o antes de la temporada de tormentas.
  • Confirme que el indicador permanezca verde y verifique que los terminales estén apretados y sin calentamiento anormal.
  • Reemplace el dispositivo cuando el indicador se ponga rojo, después de un rayo severo o cuando se sospeche una falla en la protección.
  • Apague antes de reemplazarlo y use un dispositivo nuevo con las mismas especificaciones para evitar discrepancias.



Notas de seguridad y selección



No instale, retire ni dé servicio al dispositivo mientras esté energizado. No utilice el SPD más allá de su voltaje operativo continuo nominal o en sistemas sobrecargados. El dispositivo debe seleccionarse según el voltaje del sistema, el tipo de conexión a tierra, el nivel de exposición a rayos, la posición de instalación y la capacidad de descarga requerida. Para gabinetes de distribución principales y sistemas de energía exterior de alto-riesgo, un supresor de sobretensiones combinado T1+T2 proporciona un esquema de protección más compacto y coordinado que el uso de dispositivos separados sin una combinación de energía adecuada.



Solicitar una cotización



Para la selección de proyectos o compras al por mayor, proporcione el voltaje del sistema, el sistema de conexión a tierra, la configuración de los polos, los niveles Iimp e Imax requeridos, la posición de instalación del gabinete y la cantidad estimada. Nuestro equipo puede ayudar a confirmar la configuración adecuada del dispositivo de protección contra sobretensiones Clase I II y proporcionar datos técnicos, soporte de cotización e información de entrega para su proyecto de protección eléctrica.
