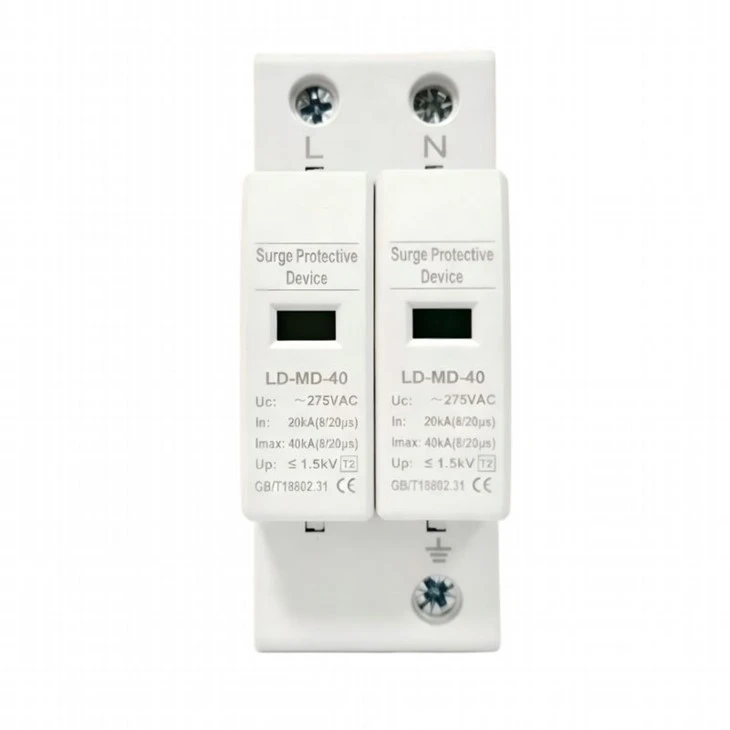

Dispositivo de protección contra sobretensiones

El dispositivo de protección contra sobretensiones está diseñado para sistemas de distribución de bajo-voltaje CA de 50/60 Hz con voltaje nominal de hasta 380 V. Ayuda a proteger los circuitos de distribución y los equipos conectados contra sobretensiones por rayos, sobretensiones de conmutación e impactos de voltaje transitorios. Instalado en una caja o gabinete de distribución de energía, el dispositivo descarga sobretensiones a tierra y limita el voltaje residual a un nivel más seguro, reduciendo el riesgo de daños a medidores, controladores, equipos de comunicación, cargas de precisión y otros dispositivos eléctricos posteriores.

Esta serie está disponible en múltiples niveles de capacidad de descarga y configuraciones de postes, lo que la hace adecuada para proyectos de protección eléctrica residencial, comercial e industrial. El diseño modular admite la instalación en riel DIN de 35 mm, mientras que el indicador visual simplifica el mantenimiento: el verde indica funcionamiento normal y el rojo indica falla. Para los compradores que buscan un descargador de sobretensiones práctico para paneles de distribución, este producto proporciona un rendimiento de protección confiable, una instalación sencilla y un reemplazo conveniente del módulo.

• Diseñado para sistemas de distribución de bajo-voltaje CA 50/60 Hz con voltaje nominal de hasta 380 V.
• Protección contra sobretensiones por rayo, sobretensiones inducidas y sobretensiones de conmutación de red.
• Múltiples opciones de capacidad de descarga: 10kA, 20kA, 30kA, 40kA, 60kA, 80kA y 100kA.
• Disponible en versiones 1P, 2P, 3P y 4P para sistemas monofásicos-y trifásicos-.
• Ventana de estado visual: verde para funcionamiento normal y rojo para fallo del módulo.
• El contacto de señalización remota opcional se puede utilizar para sistemas de monitoreo o alarma.
• Diseño modular compacto con montaje en carril DIN estándar de 35 mm.

• Armarios principales de distribución-de baja tensión en edificios.
• Paneles de distribución de energía de fábrica, salas de máquinas y gabinetes de control de taller.
• Cajas combinadoras de energía solar fotovoltaica, sistemas de almacenamiento de energía y equipos eléctricos para exteriores.
• Salas de datos, salas de comunicaciones, equipos de monitoreo y otros dispositivos electrónicos sensibles.
• Cajas de distribución de ramales que requieren protección adicional antes de los equipos terminales.

La instalación debe ser realizada por un electricista calificado después de que se haya desconectado la fuente de alimentación aguas arriba. Monte el dispositivo en un riel DIN de 35 mm e instálelo después del interruptor principal de entrada o en el límite de protección contra rayos recomendado. El cableado debe seguir el diagrama del sistema para el TN-S, TN-C, TT u otro sistema de energía aplicable. La línea de fase, la línea neutra y la tierra de protección deben conectarse de acuerdo con las marcas de los terminales. El conductor de puesta a tierra debe ser corto y recto; Se recomienda que la longitud total de la conexión sea inferior a 0,5 m para reducir la caída de voltaje inductivo durante la descarga por sobretensión.

Se debe instalar un fusible de respaldo o un disyuntor adecuado aguas arriba según el diseño del proyecto. Después de energizar el sistema, verifique la ventana del indicador. Verde significa funcionamiento normal. Rojo significa que el módulo ha fallado y debe reemplazarse inmediatamente.

Inspeccione el dispositivo durante el mantenimiento eléctrico regular y antes de la temporada de tormentas. Confirme que la ventana de estado esté verde, que los terminales estén apretados, que la carcasa no esté deformada y que no haya calentamiento anormal ni marcas de quemado. Después de un rayo severo, se debe realizar una inspección incluso si no se encuentra ninguna falla visible. Si el indicador se vuelve rojo, desconecte la fuente de alimentación y reemplace el módulo con la misma especificación.

Al seleccionar un dispositivo de protección contra sobretensiones, confirme el voltaje del sistema, el sistema de conexión a tierra, la configuración de los polos, el nivel de corriente de descarga, el nivel de protección de voltaje y la posición de instalación. Se recomienda una mayor capacidad de descarga para gabinetes de entrada principales, sistemas de distribución al aire libre y sitios con mayor exposición a rayos. Las cajas de distribución de sucursales pueden utilizar capacidad de descarga media o menor de acuerdo al nivel de riesgo y diseño de coordinación.

Para la selección de proyectos o compras al por mayor, proporcione el voltaje requerido, la configuración de polos, la capacidad de descarga, el sistema de conexión a tierra, la posición de instalación y la cantidad del pedido. Nuestro equipo puede ayudar a confirmar la configuración adecuada del dispositivo de protección contra sobretensiones y proporcionar datos técnicos, soporte de cotización e información de entrega.
