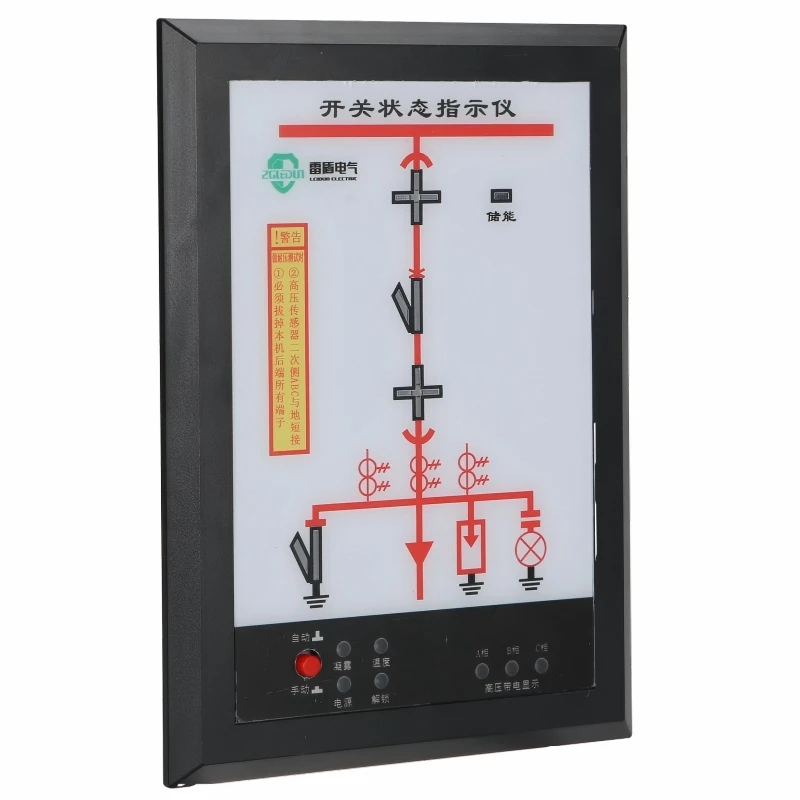

Descripción general del producto
Esta unidad de visualización del estado del tablero está diseñada para gabinetes eléctricos interiores de 3-35 kV donde los operadores necesitan una vista visual clara de la posición del interruptor, el estado del interruptor de puesta a tierra, la condición de almacenamiento de energía, la presencia de voltaje vivo y las señales ambientales del gabinete. Es adecuado para gabinetes centrales, gabinetes de carritos de mano, gabinetes fijos, unidades principales de anillo y otros paneles de aparamenta que requieren monitoreo de panel frontal compacto.
El dispositivo integra indicación del estado del interruptor con control de temperatura y humedad del gabinete. Puede admitir detección de temperatura y humedad de dos-canales, control de calentador, control de condensación y comunicación RS485 opcional con protocolo MODBUS, lo que lo hace práctico para salas de distribución de energía modernas y automatización de paneles.
Características clave
- Indicación clara del diagrama mímico para el cierre y apertura del interruptor, posición de prueba, posición de trabajo, estado del seccionador de tierra y estado de energía almacenada.
- Visualización de voltaje activo para circuitos-trifásicos de alto-voltaje con lógica de salida de bloqueo opcional.
- Entradas duales para sensores de temperatura y humedad para monitoreo del ambiente del gabinete.
- Admite control automático o manual del calentador para reducir el riesgo de condensación dentro del gabinete de distribución.
- Salidas opcionales de alarma de falla o desconexión para circuitos de sensores de temperatura y humedad.
- Interfaz de comunicación RS485 opcional mediante protocolo MODBUS estándar.
- Instalación en panel de empotrar con aspecto frontal compacto para puertas de armarios eléctricos.
- Diseño de bajo consumo de energía adecuado para monitoreo continuo de aparamenta.
Especificaciones técnicas principales
|
Artículo |
Especificación |
|
Rango de aplicación |
Armarios de distribución y paneles de distribución para interiores de 3-35 kV |
|
Fuente de alimentación |
CA 110-265 V 50 Hz; CC110-265V |
|
Ambiente de trabajo |
-15 grados a +55 grados; humedad relativa<=95%RH; altitude <=2000m |
|
Precisión del control de temperatura |
+/-3 grados |
|
Precisión del control de humedad |
+/-5% HR |
|
Umbral de inicio |
5 grados para temperatura; 88% RH para humedad |
|
Consumo de energía |
<=3W |
|
Tensión soportada |
Mayor que AC2500V entre el gabinete y los terminales |
|
Rendimiento de aislamiento |
Más de 500 M ohmios entre el gabinete y los terminales |
|
Estándar anti-interferencia |
Cumple con IEC255-22 |
|
Capacidad de contacto |
3A / AC250V resistivo |
|
Método de instalación |
Montaje en panel integrado |
|
Tamaño de apertura del panel |
181x121mm |
Configuración de funciones
|
Función |
Descripción |
|
Indicación de estado del interruptor |
Muestra el estado de cierre y apertura del interruptor a través de la indicación del panel frontal-. |
|
Indicación de posición del carro de mano |
Muestra la posición de prueba y la posición de trabajo para aplicaciones de aparamenta extraíble. |
|
Indicación del seccionador de tierra |
Muestra el estado de cierre y apertura del seccionador de tierra. |
|
Indicación de almacenamiento de energía |
Indica la condición de energía almacenada para el monitoreo del mecanismo operativo. |
|
Indicación de voltaje vivo |
Muestra la presencia de voltaje activo de las fases A, B y C desde la entrada del sensor de alto-voltaje. |
|
Bloquear salida |
Proporciona lógica de salida de bloqueo pasivo para funciones de enclavamiento relacionadas con la visualización en vivo. |
|
Control de temperatura y humedad. |
Dos canales de sensores pueden controlar el calentamiento y la eliminación de condensación según umbrales preestablecidos. |
|
Salida de alarma |
Salida de alarma de falla o desconexión de carga opcional para circuitos de control ambiental del gabinete. |
|
Comunicación |
Interfaz RS485 opcional con protocolo estándar MODBUS para monitoreo remoto. |
Referencia de terminales
|
Terminal |
Función |
|
1-2 |
Fuente de alimentación del instrumento AC/DC110-265V |
|
3 |
Entrada de posición de trabajo |
|
4 |
Entrada de posición de prueba |
|
5 |
Entrada de interruptor cerrado |
|
6 |
Entrada de interruptor abierto |
|
7 |
Entrada de almacenamiento de energía |
|
8 |
Entrada de cierre/apertura del seccionador de tierra |
|
9 |
Terminal común |
|
10-12 |
Sensor de temperatura y humedad A |
|
12-14 |
Sensor de temperatura y humedad B |
|
15-16 |
Interfaz de comunicación RS485 opcional |
|
17-18 |
Fuente de alimentación del calentador, AC220V |
|
19-20 |
Salida de carga de control de temperatura |
|
21-22 |
Salida de carga de control de condensación |
|
23-24 |
Salida de bloqueo pasivo |
|
25-28 |
Entrada de sensor activo de alto voltaje- |
Aplicaciones típicas
El producto es adecuado para paneles de conmutación que necesitan visualización del estado del panel-frontal, control ambiental y transmisión remota de datos opcional.
- Armarios de distribución central-de media tensión
- Paneles de aparamenta con carro de mano extraíbles
- Armarios de distribución fijos y unidades principales en anillo.
- Salas de distribución de energía y subestaciones.
- Paneles de control industriales con gabinete con requisitos anti-condensación
- Sistemas eléctricos que requieren indicación del estado del interruptor, la conexión a tierra y la tensión activa-
Notas de instalación y puesta en servicio
- Utilice la instalación empotrada y reserve un recorte de panel de 181 x 121 mm.
- Confirme que la fuente de alimentación del instrumento coincida con AC/DC110-265V antes de realizar el cableado.
- Complete el cableado de acuerdo con la definición de terminal y verifique cada entrada del interruptor antes de energizar el gabinete.
- Para probar el calentador, asegúrese de que la alimentación del instrumento y el circuito del calentador estén conectados correctamente, luego use el control manual o automático según los requisitos del gabinete.
- Para realizar pruebas de control de condensación, conecte correctamente el sensor de temperatura y humedad y verifique la salida del calentador correspondiente en condiciones umbral.
- Durante las pruebas de visualización en vivo de alto-voltaje, apague la alimentación trasera y retire los terminales conectados antes de realizar la prueba de resistencia al alto-voltaje para evitar dañar el instrumento o los sensores.
¿Por qué elegir este producto?
Para los equipos de conmutación de media-tensión, los operadores necesitan más que una simple pantalla de lámpara. Este dispositivo combina indicación de posición, visualización de voltaje en vivo, control del calentador, monitoreo del entorno del gabinete y comunicación opcional en una unidad de panel compacto. Ayuda a mejorar la visibilidad del gabinete, reducir los riesgos relacionados con la condensación-y simplificar el diseño del panel frontal-de la aparamenta.
Información de pedido
Al realizar el pedido, confirme la fuente de alimentación requerida, el estilo del diagrama del panel-frontal, la configuración del sensor de temperatura y humedad, los requisitos de salida del calentador, la opción de comunicación RS485, los requisitos de MODBUS y cualquier terminal o indicador lógico personalizado.
