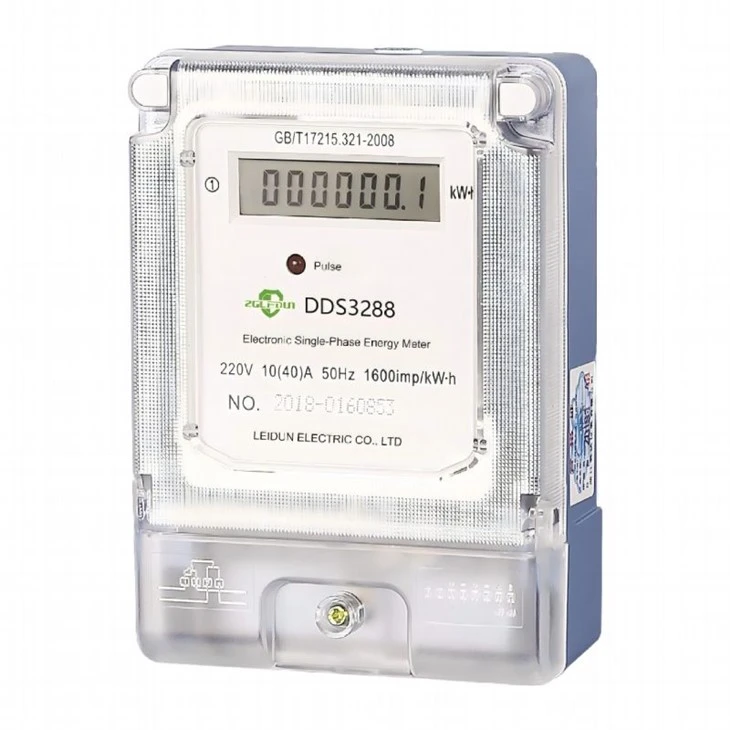

Medidor de energía electrónico

Este medidor electrónico monofásico-está diseñado para una medición precisa de energía activa en hogares residenciales, oficinas, tiendas y otras aplicaciones de electricidad de bajo-voltaje. Utiliza tecnología avanzada de circuitos integrados de energía ultra-baja-y fabricación SMT para ofrecer un rendimiento confiable a largo plazo-en condiciones normales de servicio.

Según el manual suministrado, el producto está diseñado para sistemas monofásicos-de 220 V y 50 Hz y cumple con la intención técnica de GB/T17215.321-2008 e IEC62053-21:2003 para medidores de energía activa estática de clase 1 y clase 2. Combina una medición estable, una estructura compacta, una fuerte capacidad de sobrecarga y una instalación conveniente, lo que lo hace adecuado tanto para proyectos nuevos como para demandas de reemplazo.

• Medición de energía activa monofásica-para cargas residenciales, de oficinas, minoristas y comerciales en general.
• La función de medición bidireccional puede medir la potencia activa directa e inversa mientras acumula energía en una dirección.
• La salida de pulsos ópticamente aislada admite pruebas de errores, recolección de pulsos e integración de monitoreo externo.
• El diseño del circuito de corriente en derivación de manganina mejora la capacidad de sobrecarga, con una resistencia a la sobrecarga que alcanza más de seis veces según el concepto de diseño establecido.
• Alta confiabilidad, alta sensibilidad, bajo consumo de energía y construcción compacta y liviana.
• El indicador de pulso parpadea durante la medición y puede permanecer encendido o apagado en estados operativos normales como se describe en el manual.
• Hay varios estilos de gabinetes y dimensiones de instalación disponibles según los dibujos esquemáticos suministrados.
• Las especificaciones especiales se pueden personalizar según los requisitos del usuario.

• El medidor procesa muestreo de corriente y voltaje mediante conversión A/D, operación DSP, conversión D/F, división de frecuencia y circuitos de control de conteo.
• La salida de pulsos se proporciona a través de terminales de calibración positivos y negativos.
• El diagrama de cableado de conexión directa en el manual muestra la entrada de fase, la salida de carga de fase, la entrada neutra y el diseño de salida neutra.
• Se deben utilizar cables de cobre o terminales de cobre correctos y no se debe mezclar la polaridad de los terminales de salida de calibración durante el uso.

Este medidor de energía activa es adecuado para proyectos que necesitan medición monofásica estable-, instalación compacta y capacidad práctica de salida de pulsos-.

• Medición de electricidad residencial
• Monitoreo del poder institucional y de oficinas
• Tienda minorista y pequeña facturación comercial.
• Sub-medición para apartamentos y espacios arrendados
• Puntos de medición de distribución de bajo-voltaje
• Proyectos que requieren salida de señal de pulso para prueba o recolección.
• Reemplazo de medidores electromecánicos monofásicos-convencionales

• Verifique el sello antes de la instalación; Si falta el sello o el tiempo de almacenamiento excede un año, se recomienda una nueva verificación antes de su uso.
• Si aparece alguna condición anormal durante la operación, los usuarios no deben desmontar el producto sellado y en su lugar deben comunicarse con personal calificado.
• El transporte y el almacenamiento deben seguir la referencia básica de condiciones ambientales indicada en el manual.
• El compromiso de servicio del fabricante en el manual establece un período de 18 meses a partir de la fecha de fábrica bajo condiciones adecuadas de almacenamiento, transporte, uso y sellado intacto.

Envíenos su clasificación actual requerida, clase de precisión, estilo de gabinete, cantidad y aplicación del proyecto, y le recomendaremos la configuración de medición monofásica-adecuada para su instalación.
