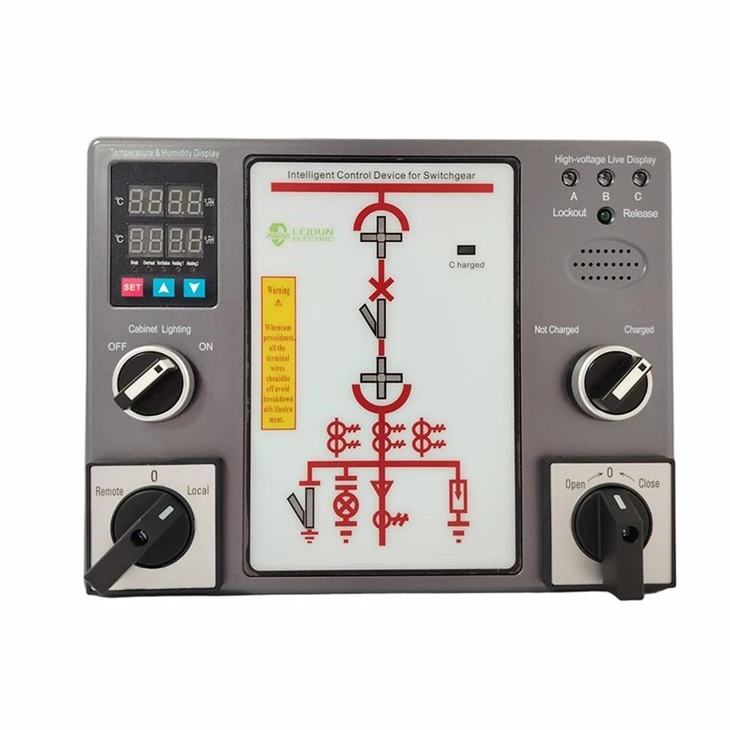

Unidad de control de aparamenta inteligente tipo pantalla digital

Este dispositivo de control de aparamenta con pantalla digital está desarrollado para gabinetes de distribución de sistemas de energía que necesitan una operación conveniente y una indicación mímica dinámica clara. Se utiliza principalmente en aparamenta interior con niveles de voltaje de 0,1 kV a 40,5 kV, combinando indicación de estado, control ambiental, enclavamiento de seguridad y funciones de comunicación en una unidad de panel frontal-.

El dispositivo puede reemplazar tableros mímicos de una línea-independientes, indicadores de estado de interruptores electromagnéticos, indicadores de conexión a tierra, dispositivos de visualización en vivo de alto-voltaje y controladores de temperatura y humedad. Con la comunicación RS485 opcional, el estado del interruptor, los datos del entorno del gabinete, la indicación en vivo y el estado de bloqueo se pueden cargar en un centro de monitoreo.

• Pantalla digital de temperatura y humedad para dos canales de sensores.
• Pantalla mímica de una-línea para la posición del interruptor, la posición del carro de mano, el interruptor de aislamiento, el interruptor de puesta a tierra y el estado del almacenamiento de energía del resorte.
• Indicación en vivo de alto-voltaje con soporte de salida de bloqueo electromagnético.
• Control de temperatura y humedad para calentador, ventilación, alarma de exceso-de temperatura y parada forzada de calefacción.
• Monitoreo de fallas de calentador y soporte de alarma de desconexión.
• Aviso de voz anti-error para un funcionamiento más seguro del tablero.
• Interfaz RS485 opcional con comunicación MODBUS-RTU para monitoreo remoto.
• Múltiples configuraciones de panel, incluidos tipos de pantalla digital y diseños de tipo de lámpara-indicadora.

El módulo RS485 opcional utiliza comunicación semid-dúplex asíncrona. Las velocidades en baudios se pueden configurar en 1200, 2400, 4800 o 9600 bps, con 1200 bps como valor predeterminado de fábrica. El formato de datos es N81 e incluye 8 bits de datos, sin paridad y 1 bit de parada.

El protocolo de comunicación sigue MODBUS-RTU. Los códigos de función admitidos incluyen 03H para leer uno o más valores de registro y 10H para escribir uno o más valores de registro. Los datos de monitoreo disponibles pueden incluir temperatura, humedad, estado del interruptor, dirección, velocidad en baudios, contraseña y parámetros de control de calefacción o ventilación.

• Paneles de distribución interiores de media-tensión
• Armarios centrales, armarios para carritos de mano, armarios fijos y unidades principales de anillo
• Gabinetes de MT que requieren visualización digital de temperatura y humedad
• Cuadros de distribución con indicación de tensión viva y bloqueo electromagnético.
• Salas de distribución y subestaciones que requieren monitoreo remoto RS485
• Gabinetes que requieren control de calentador, ventilador y deshumidificación

• Confirme la fuente de alimentación de control antes de realizar el cableado y tenga en cuenta cualquier requisito de pedido de DC24V o DC48V.
• Todas las entradas del interruptor mímico de una-línea son contactos pasivos; no aplique voltaje externo a estos terminales.
• Conecte los cables de los sensores de temperatura y humedad por separado del cableado de interferencia electromagnética fuerte.
• Al probar la indicación en vivo de alto-voltaje con un regulador de voltaje de 220 V CA, el voltaje de entrada no debe exceder los 100 V.
• Durante las pruebas de voltaje soportado-del tablero, desconecte todos los terminales del dispositivo y cortocircuite-los terminales de los sensores activos entrantes según sea necesario para evitar daños.

En el caso de los armarios de media tensión modernos, los operadores necesitan visibilidad del estado-en tiempo real, protección medioambiental y un funcionamiento más seguro en un solo lugar. Esta unidad de control de pantalla digital reduce los componentes del panel separados, mejora el monitoreo del gabinete, admite comunicación opcional y proporciona una interfaz operativa clara para la gestión diaria del tablero.

Al realizar el pedido, confirme el estilo del panel, el diagrama uni-línea, la fuente de alimentación en funcionamiento, el tipo de cableado activo o pasivo, la configuración del sensor, los requisitos de salida del calentador y del ventilador, la opción de bloqueo electromagnético, el requisito de mensaje de voz, la configuración de comunicación RS485 y cualquier dirección MODBUS especial o requisito de velocidad en baudios.
