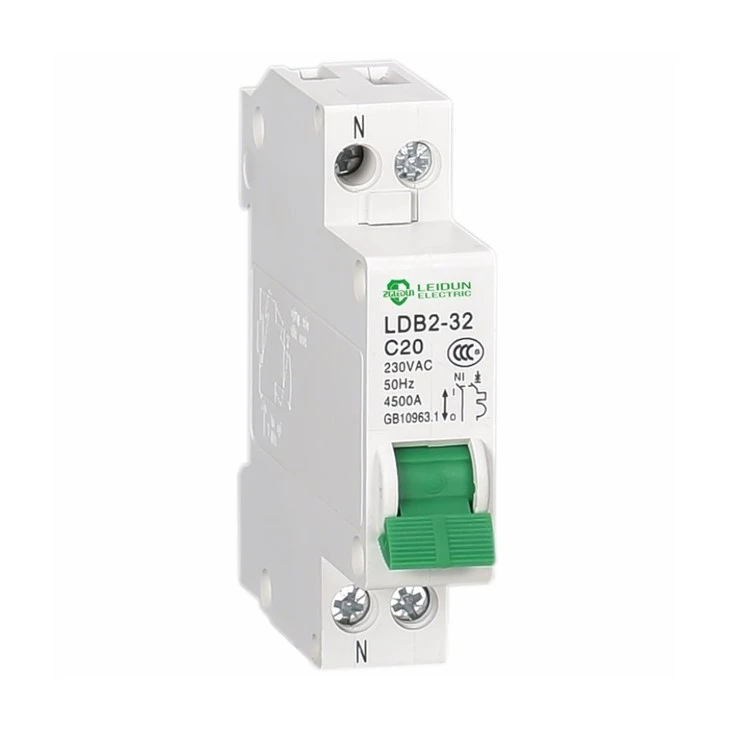

Disyuntor 1PN

Este disyuntor en miniatura 1P+N está diseñado para sistemas de distribución monofásicos-compactos donde se requiere conmutación de fase y neutro en un dispositivo modular. Proporciona protección contra sobrecargas, protección contra cortocircuitos-y aislamiento claro para circuitos eléctricos residenciales, comerciales e industriales ligeros.

Con las opciones de características de disparo B, C y D, el disyuntor se puede seleccionar para cargas resistivas, circuitos de iluminación y enchufes regulares, motores pequeños o circuitos con corriente de entrada transitoria más alta. La manija proporciona una indicación clara de la posición de contacto y puede sellarse o equiparse con un soporte de candado para reducir los cambios de operación inseguros.

• Diseño compacto 1P+N: combina conmutación de fase y neutro para paneles de distribución de CA monofásicos-.
• Protección de circuito confiable: proporciona protección contra sobrecargas y cortocircuitos-según IEC60898-1.
• Rango de corriente nominal: Disponible en 6A, 10A, 16A, 20A, 25A y 32A.
• Curvas de disparo flexibles: las curvas B, C y D admiten diferentes tipos de carga y perfiles de corriente de irrupción.
• Indicación de contacto clara: el mango proporciona una posición de encendido/apagado visible para facilitar la inspección.
• Operación-centrada en la seguridad: la opción de manija sellable o soporte para candado ayuda a evitar cambios de conmutación peligrosos.
• Larga vida útil: la vida eléctrica alcanza las 10.000 operaciones y la vida mecánica alcanza las 20.000 operaciones.
• Cableado-compatible con paneles: admite conductores sólidos, trenzados y finamente trenzados con punteras.

Este disyuntor compacto se recomienda para circuitos de CA monofásicos-que requieren conmutación de fase y neutro en un formato-que ahorra espacio.

• Cuadros de distribución residencial
• Circuitos de iluminación y enchufes.
• Circuitos de pequeños motores y electrodomésticos.
• Paneles de sub-distribución comercial
• Circuitos de control que requieren aislamiento de fase-neutro
• Circuitos monofásicos-con requisitos de protección de curva B, C o D

• Seleccione la corriente nominal según la corriente de carga, el tamaño del cable y la coordinación de protección.
• Elija la curva B, C o D según la carga conectada y la corriente de entrada esperada.
• Confirme el uso monofásico-de 230/240 VCA antes de la instalación.
• Utilice el par de apriete de terminales especificado para una conexión segura del conductor.
• Instalar dentro de un recinto adecuado; el grado de protección del dispositivo es IP20 con conductores conectados.
• La instalación y el mantenimiento deben ser realizados por personal eléctrico calificado después del aislamiento de energía.

Antes de realizar el pedido, proporcione la corriente nominal, la curva de disparo, el requisito de capacidad de corte, el entorno de instalación y la cantidad. Para coordinar la carga, separe los circuitos resistivos, regulares y de irrupción alta-al seleccionar las características de disparo.

Envíenos el voltaje de su circuito, la corriente nominal, la curva de disparo, el requisito de capacidad de corte y la aplicación del proyecto. Nuestro equipo puede ayudar a recomendar la configuración adecuada del disyuntor 1P+N para una protección monofásica confiable-.
