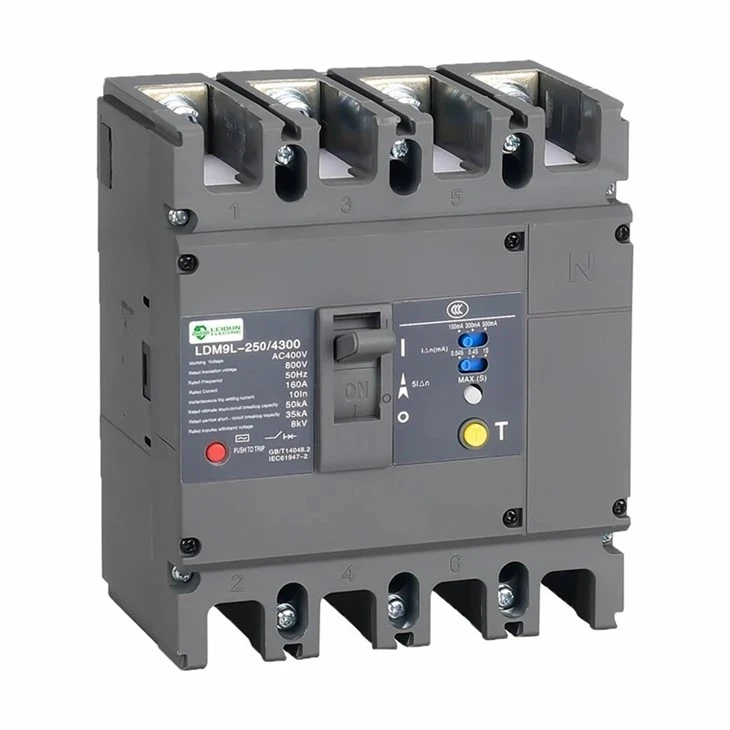

Disyuntor de fuga a tierra de caja moldeada

El disyuntor de fuga a tierra (RCB) de caja moldeada es un dispositivo compacto montado en riel DIN-diseñado para brindar protección integral en sistemas de distribución de bajo-voltaje. Al combinar la detección de corriente residual con protección contra sobrecorriente integrada, este disyuntor garantiza la seguridad del personal, previene riesgos de incendio debido a fugas a tierra y protege los circuitos eléctricos contra condiciones de sobrecarga y cortocircuito-. Disponible en múltiples corrientes nominales y configuraciones de polos, es adecuado para aplicaciones residenciales, comerciales e industriales.

• Detección de corriente residual con protección de sobrecorriente integrada.
• Alto poder de corte para interrumpir con seguridad sobrecargas y cortocircuitos.
• Diseño compacto y modular montado en riel DIN-para una fácil instalación.
• Gabinete de plástico moldeado con retardante de llama, resistencia al impacto y aislamiento eléctrico.
• Pulsador de prueba para verificación periódica de la protección de corriente residual.
• Disponible en configuraciones 1P, 2P, 3P y 4P.
• Adecuado para circuitos de CA de 50 Hz: 230 V uni-polo/2 polos, 400 V 3 polos/4 polos.
• Cumple con los estándares GB14048.2 e IEC60947-2.

Temperatura del aire ambiente: -5 grados a +40 grados, promedio de 24 horas Menos o igual a +35 grados. Altitud de instalación: Inferior o igual a 2000m. Humedad relativa: menor o igual al 50 % a +40 grados, se permite una humedad más alta a temperaturas más bajas (hasta el 90 % a +20 grados). Grado de contaminación: Nivel 2. Categoría de instalación: II y III. Evite lugares con vibraciones importantes, golpes, lluvia o nieve. El campo magnético externo no debe exceder 5 veces el campo geomagnético.

El dispositivo consta de un interruptor principal con disparador de sobrecorriente integrado, transformador de corriente de secuencia cero-, componentes electrónicos de amplificación, disparador de corriente residual y mecanismo de prueba. Cuando la corriente de fuga excede el valor nominal, el transformador-de secuencia cero emite una señal para activar la liberación de corriente residual, desconectando mecánicamente la carga y protegiendo al personal y al equipo. Un botón de prueba permite verificar la funcionalidad de protección.

La instalación debe ser realizada por un electricista calificado. Monte el disyuntor en un riel DIN estándar y asegure el clip de bloqueo. Conecte las líneas eléctricas entrantes a las terminales de línea-de entrada y las líneas de carga a las terminales de línea-de salida. Todos los terminales deben apretarse firmemente. Encienda para energizar el circuito y apague para desconectarlo. Pruebe la función de corriente residual cada 15 días para garantizar un funcionamiento adecuado.

Este RCB de caja-moldeada es adecuado para tableros de distribución de bajo-voltaje en entornos residenciales, comerciales e industriales. Protege circuitos de iluminación, maquinaria pequeña, sistemas fotovoltaicos, almacenamiento de energía y otros circuitos que requieren protección contra corriente residual y sobrecorriente.

Inspeccione periódicamente los terminales, el funcionamiento de la manija y la función de protección de corriente residual. Mantenga el recinto limpio y seco. Si el disyuntor no se dispara durante la prueba o muestra un calentamiento anormal, desconéctelo inmediatamente y consulte a personal calificado.

Para la selección de proyectos o compras al por mayor, proporcione la corriente nominal requerida, la configuración de polos, la corriente operativa residual nominal y la cantidad. Nuestro equipo confirmará la configuración adecuada, proporcionará hojas de datos técnicos, soporte de cotización e información de entrega.
