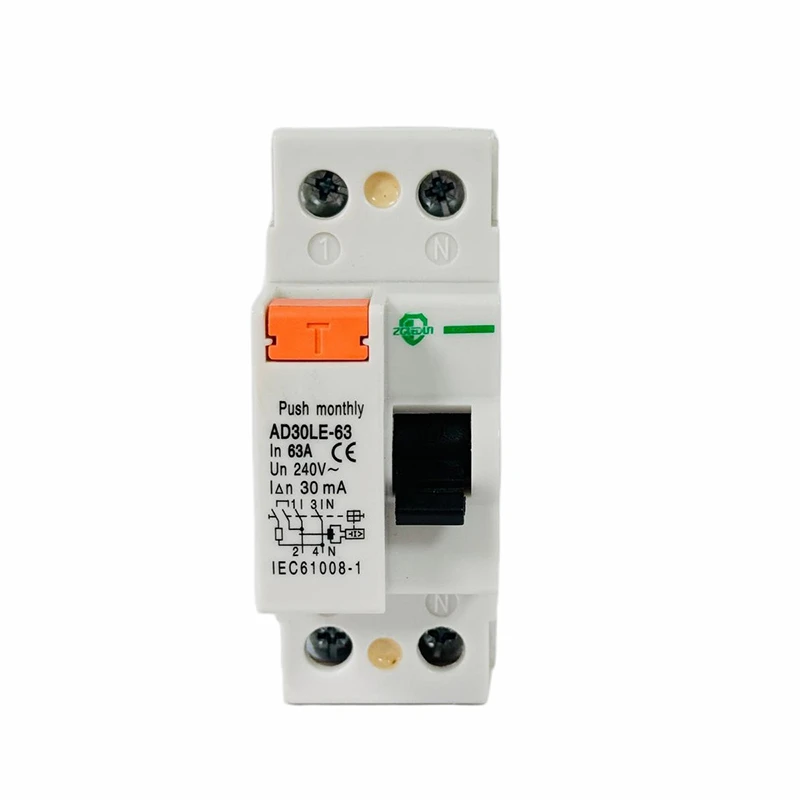

Disyuntor de corriente residual en miniatura de CA

El disyuntor de corriente residual en miniatura de CA es un disyuntor compacto operado por corriente residual-con protección integral contra sobrecorriente, diseñado para sistemas de distribución de CA de bajo-voltaje de 50 Hz. Combina protección-de falla a tierra, protección de contacto-indirecto, protección contra sobrecorriente y protección contra cortocircuito-en un solo dispositivo modular. Para circuitos monopolares-de dos-cables y de dos-polos, admite aplicaciones de 230 V CA; para circuitos de tres-polos, tres-polos, cuatro-cables y cuatro-polos, admite aplicaciones de 400 V CA. Con opciones de corriente nominal de hasta 63 A, el producto es adecuado para tableros de distribución residencial, paneles de energía comerciales, pequeños circuitos industriales e instalaciones eléctricas generales de bajo voltaje-.

Este producto es especialmente útil cuando se requiere seguridad personal y protección de circuitos. Cuando ocurren condiciones de fuga de corriente, falla de aislamiento, sobrecarga o cortocircuito-, el disyuntor ayuda a desconectar el circuito defectuoso rápidamente y reduce el riesgo de descarga eléctrica, daños al equipo e incendio causados ​​por fallas a tierra no resueltas. Para las versiones equipadas con protección contra sobretensión, también se pueden limitar las sobretensiones causadas por condiciones anormales de la red, lo que mejora la seguridad y confiabilidad del sistema. El producto se utiliza ampliamente como protección de respaldo en sistemas de bajo-voltaje y cumple con los estándares GB 16917-1 e IEC 61009-1.

• Protección integrada contra sobrecorriente y corriente residual para una distribución de bajo-voltaje más segura.
• Admite configuraciones de circuitos de 230 V CA y 400 V CA para una selección flexible de proyectos.
• Rango de corriente nominal de 6 A a 63 A, cubriendo los requisitos de distribución de terminales comunes.
• Disponible en configuraciones 1P+N, 2P, 3P, 3P+N y 4P según las necesidades de diseño del circuito.
• Las opciones de corriente operativa residual nominal incluyen 30 mA, 50 mA, 100 mA y 300 mA.
• Rápido tiempo de interrupción de corriente residual de menos de 0,1 s para una desconexión de falla de respuesta.
• Opciones de liberación instantánea de sobrecorriente tipo C y tipo D para diferentes características de carga.
• Diseño modular de carril DIN con dimensiones de instalación claras para montaje de tablero de distribución.

La temperatura ambiente recomendada es de -5 grados a +40 grados, y la temperatura promedio dentro de 24 horas no debe exceder los +35 grados. Para aplicaciones donde el límite superior excede +40 grados o el límite inferior es inferior a -25 grados, las condiciones de trabajo deben declararse antes de realizar el pedido para que se pueda confirmar la configuración correcta del producto. La altitud de instalación no debe exceder los 2000 m.

A +40 grados, la humedad relativa no debe exceder el 50%. Una humedad más alta es aceptable a temperaturas más bajas, como hasta el 90% a +20 grados, pero se deben tomar las medidas adecuadas para evitar la condensación causada por los cambios de temperatura. El producto es apto para grado de contaminación 2 y categoría de instalación II o III. Generalmente se instala verticalmente, con la manija hacia arriba como posición de encendido-y el sitio de instalación debe estar libre de vibraciones significativas, impactos e interferencias excesivas de campos magnéticos.

• Cuadros de distribución residencial y paneles eléctricos de apartamentos.
• Circuitos de iluminación comercial, enchufes y distribución derivada.
• Circuitos de maquinaria y equipos pequeños que requieren protección de respaldo-de falla a tierra.
• Sistemas de bajo-voltaje donde se requiere protección contra contacto indirecto.
• Instalaciones eléctricas donde se debe combinar protección contra sobrecorriente y fugas en un solo dispositivo modular.

La instalación debe ser realizada por un electricista calificado de acuerdo con las regulaciones eléctricas locales. Antes de realizar el cableado, se debe desconectar el suministro aguas arriba y verificar que esté desenergizado. El dispositivo debe montarse en un riel DIN compatible en un gabinete de distribución, instalarse verticalmente y cablearse de acuerdo con la configuración del circuito y las marcas de terminales. Después de la instalación, verifique el apriete de los terminales, la condición del aislamiento y el funcionamiento correcto de la manija antes de energizar el sistema.

Durante el funcionamiento, no se deben ignorar ni evitar los disparos repetidos. Si el disyuntor se dispara debido a una corriente de fuga, sobrecarga, cortocircuito o condiciones anormales de voltaje, se deben inspeccionar el circuito aguas abajo y el equipo conectado antes de restablecerlo. No reemplace el dispositivo con una clasificación de corriente más alta a menos que se hayan verificado adecuadamente el tamaño del cable, la corriente de carga y los requisitos de protección.

Para la selección de proyectos o compras al por mayor, proporcione la corriente nominal, la configuración de polos, la corriente operativa residual, el tipo de liberación, la cantidad requerida y el entorno de aplicación. Nuestro equipo puede ayudar a confirmar la configuración adecuada del disyuntor de corriente residual en miniatura de CA y proporcionar datos del producto, soporte de cotización e información de entrega para su proyecto de distribución eléctrica.
