Descripción general del producto

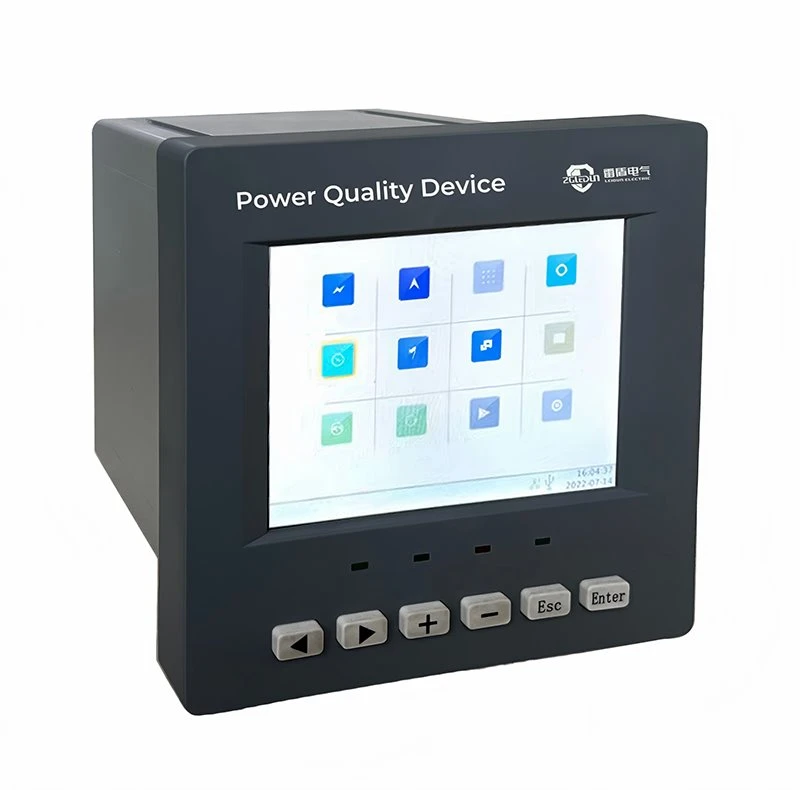

El terminal de monitoreo LDDN-F335 está diseñado para monitorear en línea los parámetros de calidad de la red eléctrica en sistemas de distribución de energía, plantas industriales, subestaciones y plataformas de gestión de energía. Integra funciones de medición, análisis, registro de eventos, almacenamiento, visualización y comunicación para ayudar a los usuarios a evaluar la confiabilidad del suministro y las condiciones de perturbación de la red.

La configuración del terminal es adecuada para el monitoreo de la calidad de la energía montado en gabinete-donde los usuarios necesitan medición continua, visualización local, grabación de eventos, salida de alarma y comunicación remota desde un dispositivo integrado. Con arquitectura ARM plus DSP, adquisición A/D síncrona de 16-bit, software Linux integrado y tecnología de seguimiento de frecuencia, el dispositivo proporciona datos precisos y estables sobre la calidad de la energía para un funcionamiento a largo plazo.

Características clave

Mide la frecuencia de la red, la tensión y la corriente fundamentales-trifásicas, la potencia activa, la potencia reactiva, el factor de potencia y el ángulo de fase.
Supervisa la desviación de voltaje, la desviación de frecuencia, el desequilibrio de voltaje, el desequilibrio de corriente, los componentes de secuencia negativa y el componente de voltaje de CC.
Analiza armónicos de tensión y corriente desde el orden 2 al 65, incluidos THD, relación armónica individual, amplitud y fase.
Admite indicadores avanzados de calidad de energía, como interarmónicos, fluctuaciones de voltaje, parpadeos, caídas de voltaje, aumentos de voltaje, interrupciones breves y sobretensiones temporales.
Frecuencia de muestreo de 25,6 kHz con 512 puntos por ciclo y conversión A/D síncrona de 16 bits.
El registro de formas de onda activadas por eventos- captura datos previos y posteriores al evento-y posteriores-al evento para el análisis de perturbaciones.
LCD en color de 5,6 pulgadas con resolución de 640 x 480 para visualización de datos gráficos locales.
El almacenamiento-integrado puede retener datos de seguimiento históricos durante hasta un año utilizando la actualización primero-en-primero-salida.
Ethernet industrial, RS485 y comunicación remota personalizada opcional admiten la integración de datos.

Principales funciones de monitoreo

Función	Descripción
Medidas básicas	Frecuencia, voltaje, corriente, potencia activa, potencia reactiva, factor de potencia y ángulo de fase.
Indicadores de estado estable-de calidad de la energía	Desviación de voltaje, desviación de frecuencia, desequilibrio de voltaje, desequilibrio de corriente, voltaje/corriente de secuencia negativa y voltaje/corriente de secuencia negativa
Monitoreo armónico	Armónicos de tensión y corriente de orden 2 a 65, THD, relación de contenido individual, amplitud y fase
Indicadores avanzados	Interarmónicos, fluctuación de voltaje, parpadeo, caída de voltaje, aumento de voltaje, interrupción breve y sobrevoltaje temporal
Mostrar	Gran pantalla LCD en color para datos-en tiempo real e información gráfica sobre la calidad de la energía
Grabación y almacenamiento	Almacenamiento en tiempo real-de indicadores de supervisión básicos y avanzados con retención del historial a largo-plazo
Estadística	Estadísticas en línea para indicadores clave, incluidos valores promedio de tres-segundos en registros de nivel de minuto-
Comunicación	Ethernet industrial, RS485, USB y modos de comunicación remota opcionales
Sincronización horaria	Sincronización de hora de red y compatibilidad con entrada de hora IRIG-B

Precisión y rendimiento de la medición

Artículo	Especificación
Error máximo permitido de voltaje	+/-0.1%
Error máximo permitido actual	+/-0.1%
Error máximo permitido de frecuencia	+/-0,01Hz
Rango de medición de frecuencia	42,5 Hz a 57,5 Hz
Error de desequilibrio de secuencia negativa de voltaje trifásico-	+/-0.15%
Error máximo de desequilibrio de corriente trifásico-	+/-1%
Error máximo permitido de parpadeo	+/-5%
Error máximo permitido de fluctuación de voltaje	+/-5%
Precisión armónica	Clase A
Precisión interarmónica	Clase A
Tasa de muestreo	25,6 kHz, 512 puntos por ciclo
Conversión A/D	Muestreo síncrono de 16 bits

Especificaciones eléctricas

Artículo	Especificación
Fuente de alimentación de trabajo	CA 220 V +/-20 %, 50 Hz +/-2,5 Hz, distorsión armónica<=15%; or DC 220V +/-20%, ripple coefficient <=5%
Método de entrada actual	Entrada del transformador de corriente
Corriente nominal	1A o 5A
Rango de medición actual	5mA-1.2A o 10mA-6A
Carga de insumos actual	<=0.5VA per channel
Capacidad de sobrecarga actual	4En continuo; 10 pulgadas por 1 s
Método de entrada de voltaje	Entrada de transformador de tensión o entrada directa
Tensión nominal	57,7 V/100 V o 220 V/380 V
Rango de medición de voltaje	5V-120V o 10V-420V
Carga de entrada de voltaje	<=0.5VA per channel
Capacidad de sobrecarga de voltaje	1.2Un continuo; 4Un por 1s
Impedancia de entrada de voltaje	>100k ohmios

E/S, comunicación e instalación

Artículo	Especificación
Entrada de interruptor	Excitación externa de 12 V CC.
Salida del interruptor	Salida de relé electromagnético
Capacidad de contacto del relé	8A continuo, 250 VCA / 24 VCC
Nota de contacto de alarma	La alarma de límite es normalmente un contacto seco abierto; La alarma de pérdida de energía-está normalmente cerrada. Contacto seco.
Visualización y funcionamiento	LCD en color de 5,6 pulgadas, resolución de 640 x 480, indicadores LED y teclas del panel frontal-
Puertos de comunicación	Ethernet industrial 100Mbps, RS485, RS232C/RS485 opcional y comunicación remota personalizada
Sincronización horaria	Sincronización horaria de red e interfaz IRIG-B
Dimensiones generales	Tamaño frontal aproximado. 168.5 x 168,5 mm, con referencia de profundidad del cuerpo de 137,7-142 mm
Referencia de recorte del panel	Referencia de apertura del panel: 140 x 157 mm con referencia de montaje exterior de 149 x 168,5 mm

Clasificaciones de seguridad, EMC y medioambientales

Artículo	Especificación
Resistencia del aislamiento	2500 V CA, 50 Hz, 1 minuto sin averías ni descargas disruptivas
Resistencia de aislamiento	>=20M ohmios en atmósfera de prueba normal
voltaje de impulso	Impulso de rayo estándar de 1,2/50us, voltaje de prueba de circuito abierto-6 kV
Resistencia al calor húmedo	GB/T 2423.9-2001 Prueba de calor húmedo constante, +40 grados +/-2 grados, 93 % +/-3 % RH, 48 h
Inmunidad a descargas electrostáticas	GB/T 17626.2-1998 nivel de gravedad IV
Inmunidad a RF radiada	GB/T 17626.3-1998 nivel de gravedad III
Inmunidad a ráfagas transitorias rápidas	GB/T 17626.4-1998 nivel de gravedad IV
Inmunidad contra sobretensiones	GB/T 17626.5-1998 nivel de gravedad III
Temperatura de funcionamiento normal	-10 grados a +55 grados
Limitar la temperatura de funcionamiento	-25 grados a +65 grados
Humedad relativa	5% a 95%
Presión atmosférica	86kPa a 106 kPa
Altitud	<=3000m
Grado de protección	IP50

Aplicaciones típicas

Puntos de monitoreo de la calidad de la energía eléctrica
Sistemas de automatización de subestaciones y distribución.
Sala de distribución de energía industrial.

Monitorización de energías renovables y conexión a red
Centros de gestión de calidad de energía que requieren comunicación Ethernet o RS485
Instalaciones que necesitan análisis de eventos de armónicos, parpadeos, desequilibrios y voltaje.

¿Por qué elegir este producto?¿Por qué elegir este producto?

Este dispositivo de monitoreo de la calidad de la energía combina medición armónica e interarmónica de Clase A, registro de eventos transitorios, almacenamiento de datos a largo plazo-, pantalla LCD local y múltiples interfaces de comunicación. Ayuda a los operadores a identificar eventos de voltaje, contaminación armónica, problemas de desequilibrio y tendencias de calidad de la energía antes de que afecten la confiabilidad del equipo o las decisiones de administración de energía.

Información para pedidosInformación para pedidos

Al realizar el pedido, confirme la configuración del terminal, la entrada de corriente nominal, la entrada de voltaje nominal, los requisitos de la interfaz de comunicación, el método de sincronización de tiempo, los requisitos de salida de relé, los requisitos de instalación del panel y cualquier requisito personalizado de transmisión de datos o plataforma de monitoreo.
