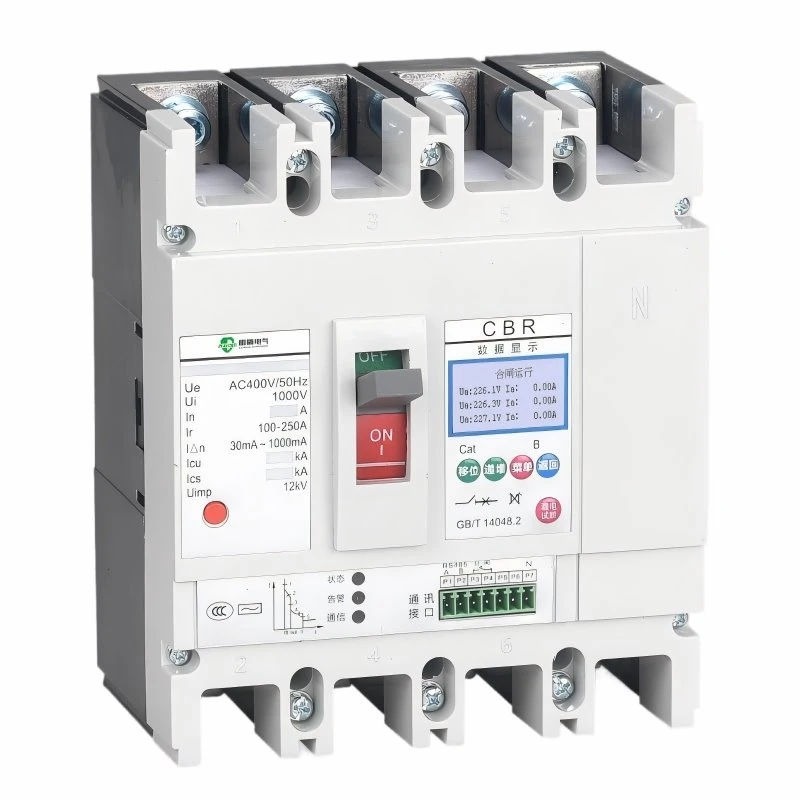

Tipo electrónico Tierra a fuga MCCB

El MCCB de fuga a tierra de tipo electrónico está diseñado para sistemas de distribución de bajo-voltaje CA de 50 Hz que requieren protección de corriente residual-confiable, protección contra sobrecargas, protección contra cortocircuitos-y retroalimentación operativa inteligente en un dispositivo de caja moldeada-. Es adecuado para circuitos de 400 V CA con configuraciones de corriente nominal de hasta 800 A, lo que ayuda a proteger a las personas del contacto indirecto y al mismo tiempo reduce el riesgo de incendio causado por fallas de aislamiento, fallas de conexión a tierra y corriente de fuga en equipos eléctricos. Para proyectos que necesitan una distribución de energía más segura con monitoreo digital, este producto ofrece una solución práctica para gabinetes industriales, salas de energía comerciales, paneles de maquinaria y sistemas de distribución de edificios.

En comparación con un disyuntor de caja moldeada convencional, esta unidad electrónica de protección contra fugas utiliza un circuito de detección de corriente residual-y una interfaz de pantalla LCD para mejorar la visibilidad de las condiciones de funcionamiento. Las configuraciones de protección ajustables permiten a los ingenieros adaptar el interruptor a los requisitos de carga reales, mientras que las funciones de comunicación opcionales, como RS485, respaldan el monitoreo centralizado y una gestión eléctrica más inteligente. El producto está diseñado para protección de distribución y conmutación de línea poco frecuente, y también se puede utilizar para arranques de motor poco frecuentes cuando el marco seleccionado, el tipo de liberación y los ajustes de protección coinciden con la aplicación.

• Protección electrónica de corriente residual-para seguridad-de falla a tierra y de fuga-corriente en circuitos de distribución de CA.
• Protección integrada contra sobrecargas y cortocircuitos-para ayudar a proteger los cables, los equipos de suministro de energía y las cargas posteriores.
• Diseño de pantalla LCD para una visualización más sencilla del estado operativo, información de configuración y datos relacionados con fallas-.
• Rango de corriente nominal ajustable, comúnmente de 0,4 a 1,0 pulgadas, lo que permite una coordinación más flexible con la carga protegida real.
• Múltiples rangos de corriente de marco, incluidas clases de 125/250 A, 400/630 A y 630/800 A para diferentes diseños de gabinete.
• Configuraciones operativas de corriente residual- seleccionables para satisfacer diferentes requisitos de protección contra fugas-y reducir los disparos molestos.
• Características de retardo opcionales para una mejor selectividad en sistemas de distribución multi-nivel.
• Terminales de comunicación RS485 disponibles para monitoreo remoto o integración con sistemas de administración de energía-.
• Cumple con los requisitos GB/T 14048.2 para aplicaciones de disyuntores de bajo-voltaje.

Para un funcionamiento estable, el disyuntor debe instalarse en un gabinete eléctrico seco y ventilado sin riesgos de explosión, gases corrosivos, polvo conductor, vibraciones severas o exposición directa a la lluvia y la nieve. La altitud de instalación generalmente no debe exceder los 2000 m. La temperatura ambiente normal debe permanecer dentro del rango operativo especificado del producto, prestando atención a la condensación cuando la humedad es alta o la temperatura cambia rápidamente. Los terminales superiores deben conectarse al lado de la fuente de alimentación y los terminales inferiores al lado de la carga. El ángulo de instalación debe mantenerse dentro de la tolerancia permitida especificada en las instrucciones del producto.

El producto utiliza una estructura de protección de corriente residual-electrónica. Sus componentes principales incluyen el cuerpo del interruptor de caja moldeada, el disparador de sobrecorriente, el transformador de corriente de secuencia cero-, el tablero de control electrónico, el mecanismo de disparo de corriente residual-, el módulo de pantalla LCD, la función de prueba y los terminales de comunicación. En funcionamiento normal, la suma vectorial de las corrientes de fase y neutro permanece equilibrada. Cuando se produce un daño en el aislamiento, una falla en la conexión a tierra o una fuga eléctrica, el transformador de secuencia cero- detecta la corriente residual y envía una señal al circuito electrónico. Una vez que la señal alcanza el valor operativo preestablecido, el mecanismo de liberación dispara el disyuntor y desconecta el circuito protegido.

• Gabinetes de distribución principal y ramal en instalaciones comerciales e industriales.
• Sistemas de distribución de energía de bajo-voltaje que requieren protección contra fugas a tierra y sobrecorriente.
• Maquinaria, bombas, equipos de producción y circuitos de control de motores con arranques poco frecuentes.
• Construcción de cuartos de energía, talleres, bodegas y cuadros eléctricos de infraestructura.
• Proyectos que requieren visualización de estado LCD, configuraciones de fugas ajustables o capacidad de monitoreo RS485.

La instalación, el cableado, la puesta en servicio y el mantenimiento deben ser realizados por personal eléctrico calificado. Antes de la instalación, verifique que los datos de la placa de identificación, la corriente nominal, la corriente operativa residual nominal, el número de polos, la configuración de accesorios y la clase de capacidad-de corte cumplan con los requisitos del proyecto. Opere la manija varias veces antes de energizarla para confirmar que el mecanismo se mueve suavemente sin atascarse. Durante el cableado, conecte el lado de línea y el lado de carga de acuerdo con las marcas de los terminales; La conexión inversa o el cableado neutro incorrecto pueden causar un mal funcionamiento o pérdida de protección. Utilice conductores o barras colectoras con un área de sección transversal-adecuada para la corriente nominal seleccionada y apriete todos los terminales de acuerdo con las prácticas de instalación eléctrica.

Para sistemas tri{0}}fasicos de cuatro-cables, seleccione la configuración adecuada del producto de 4-polos para que el conductor neutro pase correctamente a través del sistema de detección de corriente residual-. No conecte a tierra el cable neutro del lado-de la carga, ya que esto puede provocar disparos no deseados. Cuando los cables largos o la capacitancia del equipo crean una corriente de fuga natural, elija cuidadosamente la configuración de corriente residual- para equilibrar la seguridad y la continuidad del sistema. El botón de prueba debe usarse periódicamente para confirmar la función de protección de corriente residual. Si el disyuntor no se dispara durante la prueba, debe ser retirado del servicio y reemplazado o inspeccionado por personal calificado.

Para la selección de proyectos o compras al por mayor, proporcione la corriente nominal requerida, el tamaño del marco, la configuración del poste, el valor operativo actual residual-, el requisito de retraso, el nivel-de capacidad de ruptura, las necesidades de comunicación, las opciones de accesorios y la cantidad del pedido. Nuestro equipo puede ayudar a confirmar la configuración adecuada del MCCB de fuga a tierra de tipo electrónico y proporcionar datos del producto, soporte técnico, detalles de cotización e información de entrega para su proyecto de distribución.
