MCB de CA

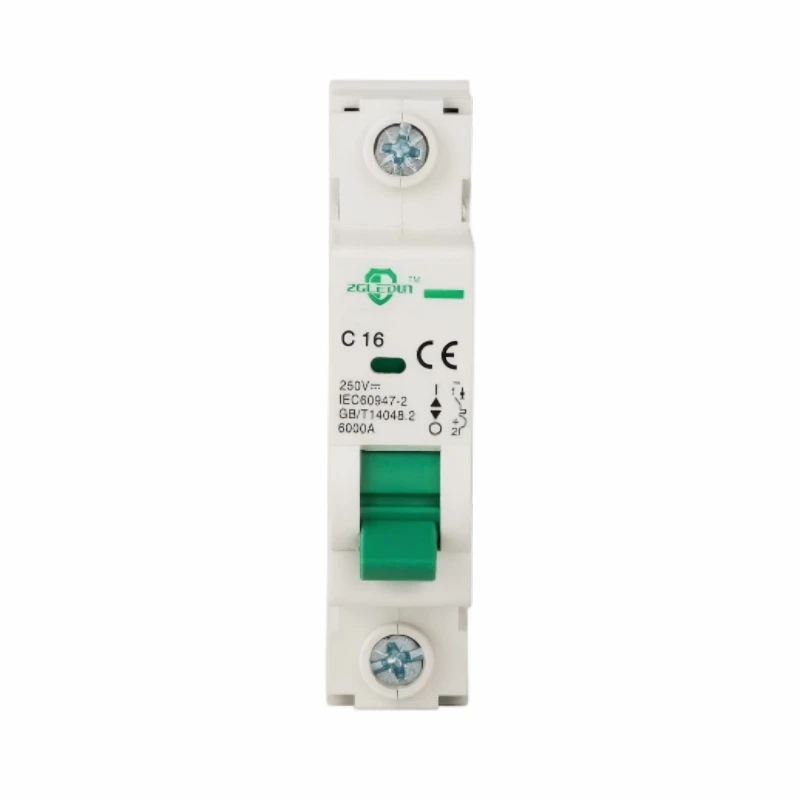

El disyuntor en miniatura LDB9-63 está diseñado para protección contra sobrecargas y cortocircuitos-en sistemas de distribución de CA de bajo voltaje. Es adecuado para paneles eléctricos domésticos, comerciales y de industria ligera, incluidos circuitos de iluminación, circuitos de enchufes, cargas resistivas, motores pequeños y circuitos con mayores requisitos de corriente de entrada.

Con opciones de curva B, C y D, configuraciones de 1P a 4P e indicación clara de la posición de la manija, el disyuntor admite un diseño de protección de circuito flexible al tiempo que facilita la operación y el mantenimiento diarios.

• Configuración del modelo LDB9-63: denominación de modelo actualizada para aplicaciones de disyuntores miniatura de CA estándar.
• Múltiples corrientes nominales: opciones de 1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A y 63A.
• Selección de polos flexible: Disponible en versiones 1P, 2P, 3P y 4P para diferentes sistemas de distribución.
• Curvas de disparo B, C y D: curva B para cargas resistivas, curva C para cargas regulares y curva D para circuitos con mayor corriente de irrupción transitoria.
• Rendimiento de corte confiable: la capacidad de conmutación nominal Icn es 4,5/6 kA según IEC60898-1.
• Indicación de funcionamiento clara: el mango proporciona un estado de posición de contacto visible para inspección y mantenimiento.
• Diseño de manija-centrado en la seguridad: la opción de manija sellable o soporte para candado ayuda a evitar cambios peligrosos en la operación de encendido/apagado.
• Larga vida útil: la vida eléctrica alcanza las 10.000 operaciones y la vida mecánica alcanza las 20.000 operaciones.

Este disyuntor se recomienda para circuitos de CA que requieren protección modular compacta, rendimiento de disparo confiable y una instalación de panel conveniente.

• Cuadros de distribución residencial
• Circuitos de iluminación y enchufes comerciales.
• Circuitos de protección de motores pequeños.
• Paneles de control industriales
• Circuitos de calefacción y carga resistiva.
• Sub-gabinetes de distribución de CA

• Seleccione la corriente nominal según la corriente de carga, el tamaño del cable y la coordinación de protección.
• Elija la curva B, C o D según el tipo de carga y la corriente de entrada esperada.
• Confirme el número de polos y el voltaje operativo antes de realizar el pedido.
• Utilice el par de apriete de terminales especificado para garantizar una conexión confiable del conductor.
• Instalar dentro de un gabinete eléctrico adecuado; el grado de protección es IP20 con conductores conectados.
• La instalación y el mantenimiento deben ser realizados por personal eléctrico calificado después del aislamiento de energía.

Antes de realizar el pedido, proporcione la corriente nominal requerida, el número de polos, la curva de disparo, el poder de corte, el voltaje de funcionamiento y la cantidad. Para proyectos que utilizan el nombre del modelo actualizado, especifique LDB9-63 en la información del pedido.

Envíenos el voltaje de su circuito, la corriente nominal, la configuración de los polos, la curva de disparo, el requisito de capacidad de corte y el escenario de aplicación. Nuestro equipo puede ayudar a recomendar la configuración LDB9-63 adecuada para una protección segura y eficiente del circuito de CA.
