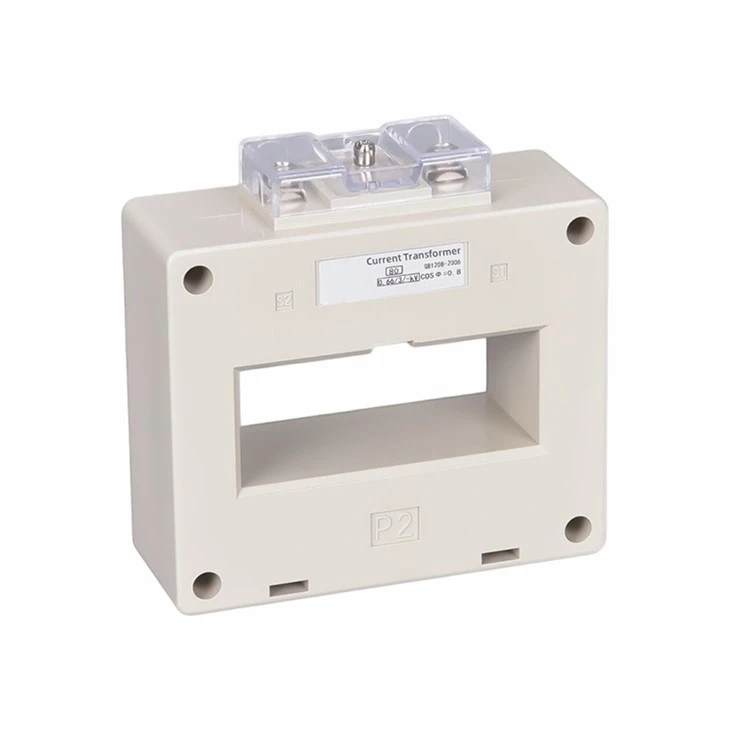

Transformador de corriente

El transformador de bajo-voltaje de la serie LDSDH está diseñado para medición de corriente, medición de energía eléctrica y protección de relés en líneas de CA con una frecuencia nominal de 50 Hz y un voltaje nominal de 0,66 kV e inferior. El producto utiliza una estructura de caja de plástico y se aplica ampliamente en gabinetes de distribución completos y equipos de distribución de energía.

El conductor principal puede ser una barra colectora o un cable y el producto se puede instalar en cualquier dirección según el diseño del gabinete. Los métodos flexibles de fijación de barras colectoras y montaje en placa base lo hacen adecuado tanto para la producción de gabinetes nuevos como para proyectos de modernización.

• Designación de modelo LDSDH, sin requisito de logotipo para una presentación neutral del producto.
• Adecuado para circuitos CA de 50 Hz con tensión nominal de hasta 0,66 kV.
• Se utiliza para medición de corriente, medición de energía y protección de relés.
• Estructura de caja de plástico diseñada para gabinetes completos de bajo-voltaje.
• El conductor primario soporta la instalación de barras o cables.
• Se puede montar en cualquier dirección para adaptarse a diferentes diseños de gabinetes.
• Admite instalación fija en barra colectora e instalación montada en placa base.
• Disponible con múltiples anchos de ventana para diferentes tamaños de barras y cables.
• Los niveles de precisión y la carga secundaria nominal se pueden seleccionar según los requisitos del pedido.

La serie se puede seleccionar según la relación de corriente, la carga secundaria nominal y la clase de precisión. Las referencias de precisión disponibles incluyen Clase 1.0, 0.5, 0.5S, 0.2 y 0.2S, sujetas a la relación seleccionada y la configuración de salida nominal.

• La relación de corriente se puede especificar según los requisitos del circuito de protección o medición.
• La salida secundaria nominal debe coincidir con el medidor, relé o dispositivo de monitoreo conectado.
• El nivel de precisión debe confirmarse según la medición, facturación o aplicación de protección.
• A través de-la cantidad de giro se puede configurar de acuerdo con la proporción actual y el diseño del gabinete seleccionados.

• Tipo de barra colectora fija: montada con placa fija, bloque aislante y deflector aislante alrededor de una barra colectora de una o varias placas.
• Tipo de montaje en placa base: instalado en la pared del gabinete o placa base de montaje con tornillo y junta.
• El conductor primario puede pasar a través de la ventana como barra colectora o cable según el diseño eléctrico.
• Para tamaños de ventana más pequeños, se encuentran disponibles accesorios de placa de montaje y placa fija para su instalación.
• Para tamaños de ventana más grandes, las dimensiones de los accesorios y la estructura de montaje deben seguir el dibujo del modelo correspondiente.

La serie LDSDH ofrece tamaños de ventana flexibles, métodos prácticos de montaje en gabinete y clases de precisión seleccionables para circuitos de medición y protección. Su estructura de caja de plástico, su compatibilidad con barras colectoras o cables y su diseño de gabinete interior lo convierten en una opción práctica para fabricantes de aparamenta de bajo-voltaje y proyectos de distribución de energía.

Al realizar el pedido, especifique el modelo LDSDH, el ancho de la ventana, la relación de corriente, la salida secundaria nominal, la clase de precisión y los requisitos de accesorios de instalación. Si no se marca ninguna carga especial o grado de precisión, los valores predeterminados deben seguir la tabla de parámetros del producto o el acuerdo contractual.
