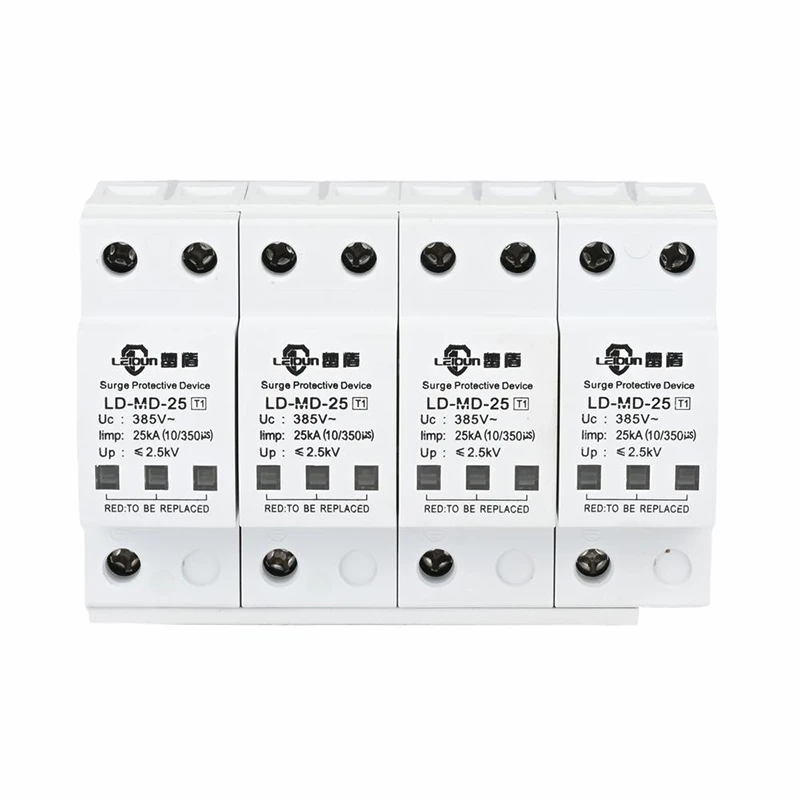

T1 SPD de alta energía

El T1 SPD High Energy es un dispositivo de protección contra sobretensiones de Clase I construido con tecnología de chip MOV de alta-energía. Está diseñado para la primera etapa de protección contra rayos y sobretensiones en sistemas de distribución de CA de bajo-voltaje, especialmente donde se requiere una respuesta rápida y un voltaje residual bajo. El producto utiliza chips varistores de óxido de zinc con un principio de protección limitador de voltaje-: bajo voltaje normal, el dispositivo permanece en un estado de alta-resistencia; cuando se produce una sobretensión transitoria, conduce en nanosegundos y fija la sobretensión a un nivel más seguro. Esto lo hace adecuado para proteger equipos de distribución posteriores, PLC, servidores, gabinetes de control, electrónica de precisión y otras cargas sensibles contra impulsos de rayos y sobretensiones de conmutación.

En comparación con los supresores de sobretensiones Clase I de núcleo de grafito-o de chispa-tipo, el tipo de chip MOV ofrece una respuesta más rápida, un nivel de protección de voltaje más bajo, un tamaño más pequeño y una integración más sencilla en paneles compactos. Es especialmente útil en gabinetes interiores, protección frontal-de equipos y proyectos donde reducir el voltaje residual es más importante que usar la corriente de descarga más alta posible. Para una coordinación completa de la protección contra sobretensiones, se puede utilizar como etapa de protección frontal junto con dispositivos T2 o T3 aguas abajo según el nivel de riesgo del proyecto y la estructura de distribución de energía.

• Estructura de chip MOV de alta-energía que utiliza tecnología de varistor de óxido de zinc para una rápida fijación de voltaje.
• Protección contra sobretensiones de clase I adecuada para la primera etapa de protección en sistemas de alimentación de baja-tensión CA.
• Tiempo de respuesta de nivel de nanosegundos-, normalmente inferior a 25 ns, lo que ayuda a reducir la exposición del equipo a sobretensiones transitorias.
• Rendimiento de voltaje residual bajo, generalmente entre 1,5 kV y 2,5 kV, según la especificación seleccionada.
• Estructura compacta para una fácil instalación en gabinetes de distribución y paneles de equipos.
• Adecuado para áreas con riesgo medio de rayos-, gabinetes interiores, salas de máquinas y sistemas con equipos electrónicos sensibles.
• Diseñado para sistemas de energía de 220/385 V 50 Hz y aplicaciones comunes de distribución de bajo voltaje-.
• Se puede coordinar con dispositivos de protección contra sobretensiones T2 aguas abajo para construir protección contra rayos en capas.

La mayor ventaja de la versión MOV de alta-energía es su respuesta rápida y su bajo voltaje de sujeción. Esto lo convierte en una opción práctica cuando los equipos sensibles aguas abajo necesitan una mejor limitación de voltaje. También es más pequeño y más fácil de integrar en gabinetes de distribución de energía compactos. Sin embargo, los elementos MOV envejecen naturalmente después de una exposición repetida a sobretensiones y pueden tener una pequeña corriente de fuga durante el uso a largo plazo. Por este motivo, en las aplicaciones de ingeniería son importantes una protección de respaldo correcta, un control de la temperatura y una inspección periódica.

Los dispositivos de tipo-núcleo-de grafito suelen preferirse en ubicaciones con un riesgo extremadamente alto de rayos-, puntos de entrada de líneas aéreas, cajas de transformadores exteriores, estaciones base y límites LPZ0-LPZ1 donde los principales requisitos son una capacidad de descarga muy alta y una larga vida útil. El tipo MOV es más adecuado cuando los factores clave de selección son un voltaje residual bajo, un funcionamiento rápido, una estructura compacta y la protección de los componentes electrónicos sensibles.

• Gabinetes de distribución de bajo voltaje-interiores en edificios con exposición media a rayos.
• Salas de máquinas, gabinetes de control, sistemas PLC, salas de servidores y protección frontal{0}}de equipos de precisión.
• Edificios comerciales, talleres industriales y sistemas de distribución de energía de automatización.
• Proyectos que requieren una respuesta rápida y un voltaje residual más bajo en comparación con los dispositivos de chispa-.
• Sistemas coordinados de protección contra sobretensiones combinados con SPD tipo 2 o tipo 3 aguas abajo.

La instalación debe ser realizada por personal eléctrico calificado. El producto debe instalarse en el nivel de protección contra sobretensiones adecuado del sistema de distribución, con cables de conexión cortos y rectos para reducir la inductancia adicional. El dispositivo de protección aguas arriba, la sección transversal-del conductor, la calidad de la conexión a tierra y la coordinación del SPD deben seleccionarse de acuerdo con el riesgo real de rayos y el diseño del sistema eléctrico. Para obtener el mejor rendimiento de protección, la ruta de conexión a tierra debe ser confiable y la longitud de la conexión debe minimizarse.

Debido a que los elementos MOV pueden envejecer después de repetidos impactos de sobretensiones, se recomienda una inspección periódica, especialmente antes y después de las temporadas de tormentas. Verifique el indicador visual, el estado de la carcasa, el apriete de los terminales y cualquier signo de sobrecalentamiento, decoloración, deformación u olor anormal. Si el dispositivo muestra una indicación de falla o ha experimentado un evento de sobretensión grave, reemplácelo con la misma especificación para mantener una protección efectiva del sistema.

Elija el tipo de chip MOV cuando el proyecto necesite una respuesta más rápida, un voltaje residual más bajo, un tamaño más pequeño y una mejor protección para equipos eléctricos sensibles. Elija un descargador de tipo-núcleo o espacio-de grafito cuando el sitio tenga un riesgo muy alto de rayos directos, entrada de líneas eléctricas aéreas o condiciones límite exteriores LPZ0-LPZ1 que requieran una descarga de corriente muy grande y una larga resistencia a impulsos. En muchos proyectos, una combinación coordinada de protección T1, T2 y T3 proporciona el resultado más confiable.

Para la selección de proyectos o compras al por mayor, proporcione el voltaje del sistema de energía, la posición de instalación, el nivel de corriente de impulso requerido, el tipo de equipo aguas abajo, la configuración de los polos y la cantidad del pedido. Nuestro equipo puede ayudar a confirmar la especificación T1 SPD High Energy adecuada y proporcionar datos del producto, soporte de cotización e información de entrega para su proyecto de distribución de energía o protección contra rayos.
