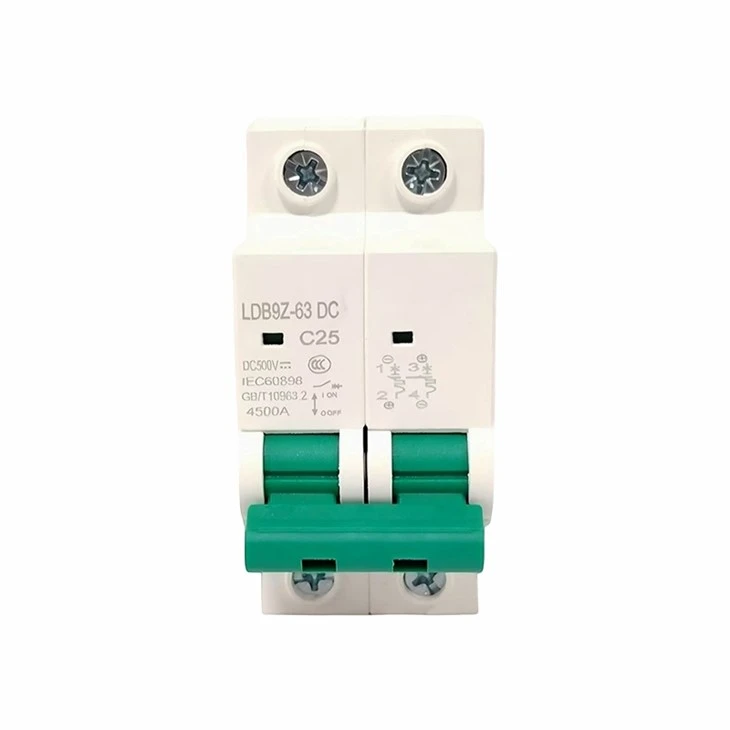

MCB solares

El disyuntor en miniatura de la serie LDB9-63 está diseñado para protección contra sobrecargas y cortocircuitos-en sistemas de distribución de bajo-voltaje de CA y CC. Es adecuado para distribución de iluminación, distribución de motores, protección fotovoltaica, gabinetes de almacenamiento de energía, circuitos auxiliares del lado de la red y paneles de control industrial.

El producto también puede desconectar equipos eléctricos y circuitos de iluminación con poca frecuencia en condiciones normales. Con una construcción modular compacta, configuraciones de 1P a 4P, indicación clara de encendido-apagado y capacidad de corte de 6 kA, proporciona protección práctica tanto para proyectos de energía solar como para distribución eléctrica general.

• Compatibilidad con CA y CC: Admite sistemas de CA de 230 V/400 V y circuitos de CC de hasta 1000 V según la configuración del polo.
• Protección fotovoltaica-preparada: adecuada para conjuntos fotovoltaicos, cajas combinadoras, sistemas de baterías y circuitos de distribución de almacenamiento de energía.
• Múltiples opciones de polos: Disponible en configuraciones 1P, 2P, 3P y 4P para diferentes requisitos de cableado y voltaje.
• Rango de corriente nominal: cobertura de 1A-63A para circuitos de iluminación, control, motores pequeños y energía renovable.
• Rendimiento de corte confiable: capacidad de corte de cortocircuito máxima y operativa-clasificada en 6 kA.
• Curvas de disparo flexibles: los modelos de CA admiten curva C y curva D; Los modelos de CC admiten los tipos de disparo instantáneo B, C y D.
• Larga vida útil: Resistencia mecánica de hasta 20.000 ciclos y resistencia eléctrica de hasta 10.000 ciclos.
• Cableado práctico: Capacidad de cableado de hasta 25 mm2 con un par de apriete de 3,0 N*m para una conexión segura de los terminales.

Este disyuntor se recomienda para circuitos que requieren protección modular compacta, rendimiento de disparo confiable y estado de conmutación claro.

• Cajas de distribución fotovoltaica y circuitos combinadores.
• Sistemas de almacenamiento de energía y armarios de baterías.
• Sistemas de distribución de iluminación AC.
• Sistemas de distribución de motores donde se requieren modelos de curva D
• Circuitos de potencia auxiliar de la red eléctrica.
• Paneles de control y automatización industrial.
• Cuadros de distribución de energía residencial, comercial y renovable.

• Temperatura ambiente: -5 grados a +40 grados; el promedio de 24 horas no debe exceder los 35 grados.
• Altitud de instalación: no más de 2000 m.
• Nivel de protección: IP20, apto para instalación dentro de un recinto adecuado.
• Seleccione la curva de disparo según las características de la carga, la corriente de arranque y la coordinación de la protección.
• Utilice la capacidad de cableado y el par de apriete especificados para garantizar una conexión eléctrica segura.

Para seleccionar el modelo correcto, confirme el tipo de sistema de CA o CC, el voltaje nominal, la corriente nominal, el número de polos, la curva de disparo, el poder de corte, el tamaño del cableado y el entorno de instalación. Para aplicaciones fotovoltaicas o de baterías, preste especial atención al voltaje del sistema, la polaridad, la conexión en serie y la coordinación de protección aguas arriba.

Envíenos el voltaje de su sistema, clasificación de corriente, configuración de polos, curva de disparo, requisitos de CA/CC y escenario de aplicación. Nuestro equipo puede recomendar la configuración LDB9-63 adecuada para una protección de circuito segura y eficiente.
