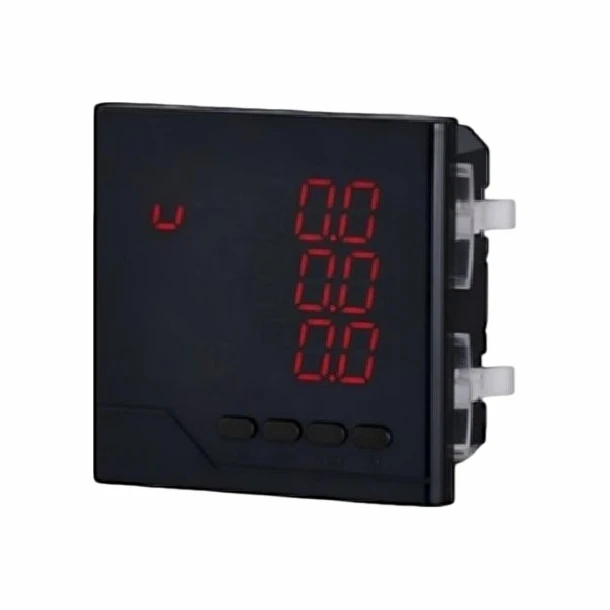

Medidor de panel de energía

Este medidor de red inteligente multifunción está diseñado para los requisitos de monitoreo de energía en sistemas eléctricos, empresas industriales y mineras, instalaciones públicas y edificios inteligentes. Mide parámetros eléctricos de uso común y muestra información operativa a través de un LED de alto-brillo o una interfaz LCD opcional.

El producto puede reemplazar las unidades auxiliares convencionales utilizadas con transmisores y es adecuado para sistemas de distribución automática. Con comunicación RS-485, configuraciones de pantalla programables, cableado simple e instalación compacta, puede conectarse con PLC, computadoras de control industrial y software de monitoreo.

• Mide-voltaje trifásico, corriente, potencia activa, potencia reactiva, factor de potencia, energía activa, energía reactiva y frecuencia.
• Admite sistemas de red trifásicos-de tres-cables y trifásicos-de cuatro-cables.
• Medición RMS con precisión de clase 0,5 para voltaje y corriente, y precisión de clase 0,5 para potencia activa y reactiva.
• La precisión de la energía activa alcanza la clase 1.0; La precisión de la energía reactiva alcanza la clase 2.0.
• La pantalla LED o LCD programable admite conmutación, visualización cíclica y selección de página de visualización personalizada.
• La comunicación digital RS-485 con protocolo MODBUS-RTU admite la integración en sistemas de monitoreo y automatización.
• La salida de pulso opcional, la entrada de interruptor, la salida de interruptor y la salida analógica de 4-20 mA admiten necesidades ampliadas de control y adquisición de datos.
• La amplia entrada de energía auxiliar y el rango de temperatura de funcionamiento industrial lo hacen adecuado para instalación en paneles y gabinetes.

• DISP=1 puede mostrar valores de voltaje trifásico-, con voltaje de fase o voltaje de línea dependiendo del sistema de cableado.
• DISP=2 puede mostrar valores de corriente trifásicos-.
• DISP=3 puede mostrar potencia activa, potencia reactiva y factor de potencia.
• DISP=4 puede mostrar energía activa.
• DISP=5 puede mostrar energía reactiva.
• DISP=6 puede mostrar la frecuencia y cambiar el estado de entrada.
• Las configuraciones programables incluyen página de visualización, red de entrada, rango de voltaje, rango de corriente, relación CT/PT, dirección de comunicación, velocidad en baudios y contraseña.
• El rango de brillo de la pantalla se puede ajustar de 1 a 15; La limpieza de energía se admite a través del menú de programación.

Este medidor eléctrico inteligente es adecuado para el monitoreo de energía y la adquisición de datos en sistemas de automatización y distribución de bajo-voltaje.

• Gabinetes de distribución de energía y paneles de distribución.
• Sistemas de monitoreo de empresas industriales y mineras.
• Gestión de energía en instalaciones públicas.
• Monitoreo eléctrico inteligente de edificios
• Sistemas de gestión de energía y sub-medición
• Redes de PLC, PC industriales y software de monitoreo
• Sistemas de distribución automática que requieren medición y comunicación digitales.

• Confirme el tipo de red antes de realizar el pedido: tri-trifásico, tres-cable o trifásico{2}}cuatro-cable.
• Especifique el rango de entrada de voltaje, como AC100V o AC400V.
• Confirme el rango de entrada actual, la relación CT y la relación PT de acuerdo con el sistema de distribución real.
• Seleccione el modo de pantalla LED o LCD según el diseño del panel y la preferencia de lectura.
• Confirme si se requiere comunicación RS-485, salida de pulso, entrada/salida de interruptor o salida analógica de 4-20 mA.
• Después de cambiar la configuración de los parámetros internos, asegúrese de que el cableado externo y los parámetros del sistema coincidan con la configuración del medidor para evitar mediciones inexactas.

Envíenos su sistema de cableado, entrada de voltaje, entrada de corriente, relación CT/PT, tipo de pantalla, requisitos de comunicación, configuración de salida y cantidad. Nuestro equipo puede ayudar a seleccionar un medidor de red multifunción adecuado para un monitoreo preciso de la energía y una gestión inteligente de la distribución.
