Descripción

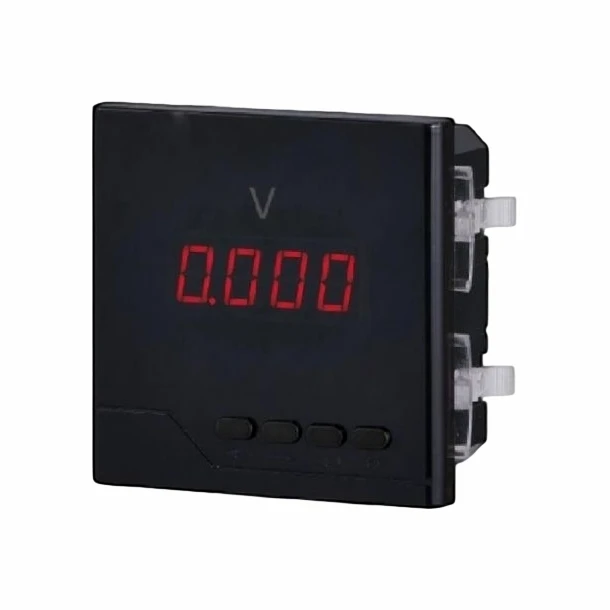

Este voltímetro de panel digital es una solución versátil y de alta-precisión para monitorear el voltaje de CA en sistemas de energía monofásicos-y trifásicos-.
Diseñado para montaje en panel en gabinetes de distribución, paneles de control y equipos industriales, este voltímetro con pantalla LED-ofrece lecturas de voltaje estables y-en tiempo real-para aplicaciones industriales, comerciales y residenciales.
Construido con una carcasa de ABS-ignífuga y una fuente de alimentación de amplio-rango, garantiza un rendimiento confiable incluso en entornos exigentes.
Punto fuerte
- Alta precisión, precisión de clase 0,5
- Funciona con CA/CC 85~265 V, fuente de alimentación de amplio-rango
- Comunicación Modbus opcional: RS485/Modbus-RTU
Entorno de uso
Este voltímetro de panel digital está diseñado para el monitoreo de energía de bajo-voltaje en entornos interiores industriales y comerciales. Es adecuado para instalación en gabinetes de distribución, paneles de control, centros de control de motores y sistemas de equipos mecánicos.
El medidor funciona de manera estable en talleres de fábricas, edificios de oficinas, centros comerciales y proyectos de construcción pública, adaptándose bien a espacios eléctricos convencionales secos y bien-ventilados. Ampliamente utilizado en distribución de energía, equipos de automatización e ingeniería municipal, mantiene un funcionamiento confiable en condiciones normales de temperatura y humedad, satisfaciendo las necesidades de monitoreo a largo plazo-de sistemas de energía monofásicos y trifásicos.
¿Por qué elegir el voltímetro de panel digital?
Lecturas claras y precisas
La pantalla LED brillante elimina los errores visuales, mientras que la precisión de Clase 0,5 garantiza un monitoreo confiable del voltaje.
Compatibilidad versátil
Admite sistemas monofásicos-y trifásicos-y se adapta a la mayoría de los gabinetes de distribución y paneles de control.
Configuración flexible
La relación PT programable se adapta a varios rangos de voltaje, no se necesitan cambios de hardware.
Operación estable
La amplia fuente de alimentación de 85 a 265 V funciona de manera confiable en entornos inestables.
Integración inteligente
La comunicación Modbus opcional permite el monitoreo remoto con sus sistemas SCADA/PLC.
Fácil y duradero
Funcionamiento sencillo con llave-frontal, carcasa-ignífuga y bajo mantenimiento para uso-a largo plazo.
Instrucciones de instalación y funcionamiento
1.Instalación
- Montaje en panel: Corte una abertura estándar de 91×91 mm para el medidor de 96×96 mm. Insertar y asegurar con soportes.
- Cableado: Conecte la alimentación auxiliar (CA/CC 85–265 V). Cablee los terminales de entrada de voltaje (para trifásicos, conecte las fases L1/L2/L3; para monofásicos, conecte una fase y un neutro).
- Encendido: aplique energía para confirmar que la pantalla LED se enciende normalmente.
2.Operación y mantenimiento
- Desconecte siempre la alimentación antes de la instalación, cableado o desmontaje para evitar descargas eléctricas.
- Mantenga el medidor alejado del agua, alta humedad y ambientes corrosivos.
- No exceda el rango de voltaje de entrada nominal para evitar daños al medidor.
- Revise periódicamente las conexiones del cableado para ver si están flojas o signos de sobrecalentamiento.
- Limpie la superficie de la pantalla con un paño seco; Evite el uso de disolventes químicos.
- Si el modelo incluye comunicación Modbus, verifique periódicamente que los terminales de conexión RS485 tengan un contacto estable.
