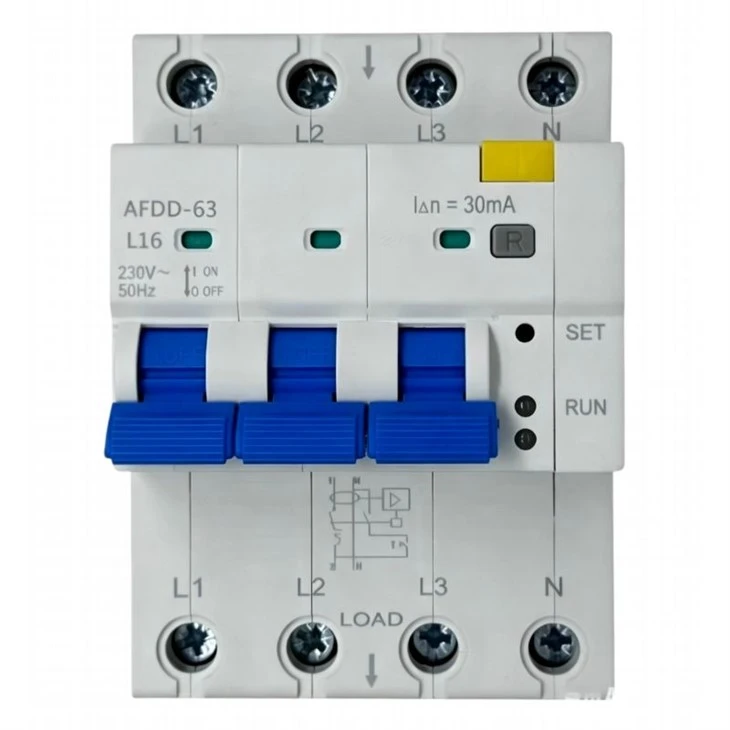

RCBO AFDD

El AFDD RCBO es un dispositivo de protección de circuito integrado diseñado para mejorar la prevención de incendios y la seguridad eléctrica en sistemas de distribución de bajo-voltaje. Detecta arcos de falla peligrosos en circuitos conectados, incluidos arcos de falla en paralelo y arcos de falla en serie, y activa el circuito cuando una condición del arco puede crear un riesgo de incendio. Esto lo hace especialmente útil en tableros de distribución de terminales donde la protección tradicional contra sobrecorriente puede no reaccionar lo suficientemente rápido ante fallas de arco de baja-corriente causadas por conexiones sueltas, cables envejecidos, aislamiento dañado o puntos de contacto deficientes.

Construido para circuitos AC230V 50Hz con cargas de hasta 63A, este dispositivo combina monitoreo de fallas de arco con protección de corriente residual y sobrecorriente en un formato compacto de riel DIN. Es adecuado para líneas eléctricas con una potencia total de 10 kW o menos, y la longitud de línea protegida recomendada no debe exceder los 100 metros. El producto cumple con los requisitos GB/T 31143-2014 e IEC62602, lo que admite el uso en aplicaciones residenciales, comerciales, públicas y de industria ligera donde se requiere la interrupción temprana de fallas de arco.

• Detecta fallas de arco tanto en serie como en paralelo para reducir el riesgo de incendios eléctricos causados ​​por defectos de cableado ocultos.
• La función de disparo integrada corta la energía cuando se identifica una falla de arco peligrosa, lo que ayuda a proteger a las personas, la propiedad y los equipos.
• Clasificado para funcionamiento AC230V, 50Hz y adecuado para circuitos con corriente de carga de hasta AC63A.
• Diseño modular compacto con opciones 1P y 2P para tableros de distribución de terminales y gabinetes eléctricos estándar.
• El indicador RUN parpadea durante el funcionamiento normal, lo que facilita comprobar el estado del dispositivo durante la inspección.
• Admite características de disparo C y D para diferentes requisitos de carga y distribución.
• La instalación en riel DIN ahorra espacio en el gabinete y simplifica el reemplazo o la instalación de proyectos a granel.
• Diseñado para resistir interferencias eléctricas, incluidas descargas electrostáticas, ráfagas transitorias rápidas y sobretensiones.

Este producto se recomienda para edificios y sistemas eléctricos donde la prevención de incendios por fallas de arco es una prioridad. Las aplicaciones típicas incluyen tableros de distribución residencial, edificios de oficinas, escuelas, residencias de ancianos, hoteles, zonas comerciales, bibliotecas, almacenes, fábricas, lugares de entretenimiento y otros edificios civiles o industriales. También es adecuado para proyectos de renovación donde el cableado antiguo, los cambios frecuentes de carga o los daños ocultos en los cables pueden aumentar la probabilidad de fallas de arco.

Para páginas de productos centradas en SEO-, el dispositivo se puede posicionar como un RCBO AFDD confiable para seguridad eléctrica de terminales, prevención de incendios eléctricos, protección contra fallas de arco y protección compacta de circuitos de riel DIN. Es especialmente valioso para los compradores que necesitan un producto que combine la detección de fallas de arco con una práctica interrupción del circuito en una unidad modular.

suministro y confirme que el circuito esté des-energizado. Monte el producto en un riel DIN de 35 mm en un lugar sin vibraciones ni impactos significativos. Conecte los terminales de entrada y salida de acuerdo con el diagrama de cableado y apriete los terminales firmemente para evitar sobrecalentamiento, mal contacto y fallas molestas.

Antes de cerrar el circuito, presione el botón de prueba de acuerdo con las instrucciones del producto. Durante el funcionamiento normal, el indicador RUN debería parpadear. Si el producto se dispara debido a condiciones de falla de arco, fuga, sobrecarga, sobrecorriente o cortocircuito, se debe identificar y eliminar la causa antes de restablecer la manija a la posición ON. No vuelva a cerrar repetidamente el disyuntor antes de que se haya corregido la falla.

Las características de protección están configuradas de fábrica y no deben ajustarse abriendo el dispositivo. Para cargas especiales como ventiladores, aires acondicionados, taladros eléctricos u otros equipos con diferentes características de arranque, el valor de protección debe evaluarse de acuerdo con las condiciones de carga reales. La función de prueba debe verificarse durante una nueva instalación y periódicamente durante la operación para confirmar la confiabilidad de la protección.

Al seleccionar este producto, confirme la configuración de polos requerida, la corriente nominal, el tipo de carga del circuito, el espacio de instalación, la capacidad del cableado y la longitud de la línea protegida. El circuito eléctrico protegido no debe exceder el nivel de carga recomendado de 10 kW o una longitud de línea de 100 m. Este producto no protege contra descargas eléctricas causadas por el contacto simultáneo con dos conductores del circuito protegido.

Para la selección de proyectos, suministro OEM o compras al por mayor, proporcione la opción de polo requerida, la corriente nominal, la cantidad, el entorno de aplicación y el tipo de gabinete de instalación esperado. Nuestro equipo puede ayudar a confirmar la configuración adecuada de AFDD RCBO y proporcionar datos del producto, soporte técnico, detalles de cotización e información de entrega para su proyecto de protección eléctrica.
