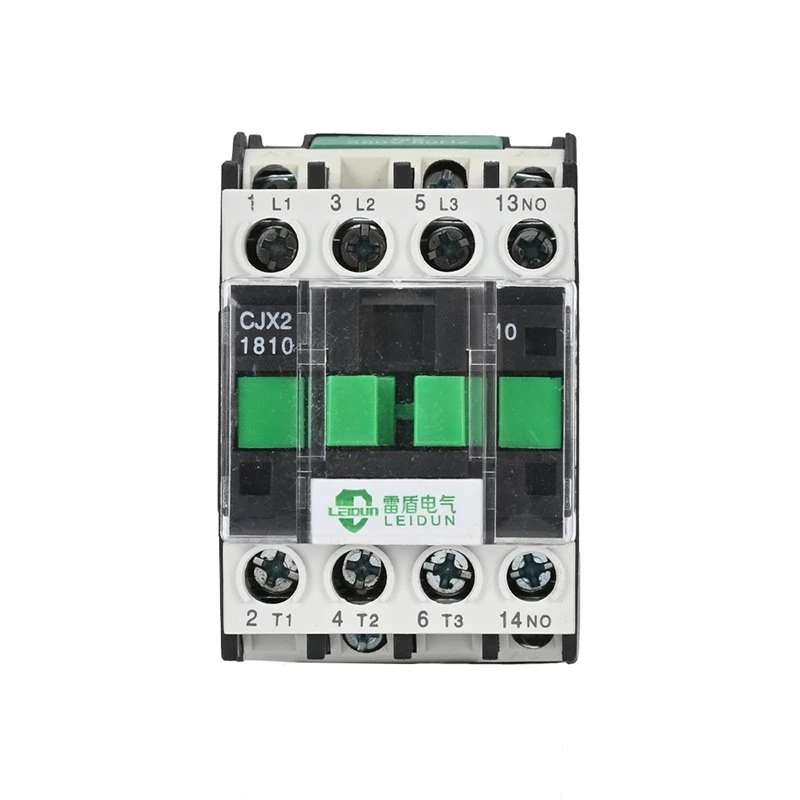

Contactor de CA de 3 polos

El contactor de CA de tres-polos de la serie LDX2(CJX2) está diseñado para abrir y cerrar circuitos de forma remota, arrancar frecuentemente motores de CA y controlar de forma confiable paneles eléctricos. Es adecuado para aplicaciones de CA de 50 Hz o 60 Hz con voltaje de funcionamiento nominal de hasta 660 V, y el rango de corriente de control de motor AC-3 cubre aplicaciones de gabinetes compactos de hasta 95 A a 380 V.

Cuando se combina con un relé de sobrecarga térmica adecuado, el contactor puede formar un arrancador electromagnético para respaldar la protección contra sobrecarga del motor. La familia de productos se basa en una estructura comprobada de estilo LC1-D, que ofrece tamaño compacto, bajo consumo de energía, opciones flexibles de contactos auxiliares y prácticas opciones de montaje para gabinetes de control de motores y sistemas de automatización.

• Estructura de contacto principal tripolar-para control de motores de CA y conmutación de energía.
• Diseñado para abrir y cerrar circuitos de forma remota y arrancar motores con frecuencia.
• Clasificado para sistemas CA 50/60 Hz con voltaje de aislamiento de hasta 660 V.
• El rango de corriente nominal del control de motor AC-3 cubre de 9 A a 95 A a 380 V.
• Las opciones de voltaje de la bobina incluyen 36 V, 110 V, 220 V y 380 V CA a 50 Hz, con otras configuraciones disponibles según los requisitos.
• Los contactos auxiliares opcionales normalmente abiertos y normalmente cerrados admiten la expansión del circuito de control.
• El cuerpo compacto, el peso liviano, el bajo consumo de energía de la bobina y la larga vida útil admiten diseños de gabinetes densos.
• Admite montaje con tornillos, instalación en riel de 35 mm e instalación en riel seleccionado de 75 mm según el tamaño del producto.

• Tres polos principales son adecuados para circuitos de control de motores trifásicos-estándar.
• Los bloques de contactos auxiliares opcionales, los cabezales de retardo, los mecanismos de enclavamiento mecánico y los accesorios de relés térmicos se pueden combinar en productos de control derivados.
• Los modelos inferiores a 32 A suelen proporcionar un par de contactos auxiliares; 40A y superiores pueden proporcionar combinaciones de contactos auxiliares según la configuración.
• Excepto por el montaje con tornillos, la serie admite la instalación en rieles de 35 mm y los tamaños más grandes seleccionados también pueden utilizar la instalación en rieles de 75 mm.
• Las marcas de terminales de la bobina de control A1 y A2 ayudan a simplificar la identificación del cableado.
• La estructura compacta admite un diseño que ahorra espacio-en gabinetes de distribución y paneles de control de máquinas.

Esta serie de contactores de tres-polos es adecuada para sistemas de control que necesitan conmutación confiable de motores de CA, instalación compacta y opciones flexibles de control auxiliar.

• Armarios de control de motores trifásicos-y arrancadores electromagnéticos
• Circuitos de control de bombas, ventiladores, compresores y transportadores.
• Paneles de climatización y automatización de edificios.
• Sistemas de control de maquinaria industrial.
• Cuadros de distribución y armarios de automatización.
• Aplicaciones de motor de arranque-parada frecuente
• Paneles de control que utilizan combinaciones de contactor más relé de sobrecarga

• Antes de la instalación, verifique que el voltaje de la bobina, la corriente nominal y la frecuencia de operación coincidan con la fuente de alimentación y la carga.
• Apriete los tornillos de los terminales correctamente y verifique el cableado antes de energizar los contactos principales.
• Evite dejar caer arandelas, extremos de cables y otros objetos extraños dentro del contactor durante la instalación.
• Si se produce un ruido anormal durante la operación, limpie la superficie del poste o verifique si hay materias extrañas.
• Inspeccione periódicamente las piezas del producto durante su uso; reemplace los componentes dañados rápidamente.
• Al realizar el pedido, especifique el modelo de contactor, la tensión y frecuencia nominales de la bobina, la cantidad y si se requieren contactos auxiliares o accesorios de riel estándar.

Envíenos su corriente nominal, voltaje de bobina, frecuencia de control, requisitos de contacto auxiliar, método de montaje y cantidad del proyecto, y le recomendaremos la configuración adecuada del contactor tripolar- LDX2(CJX2) para su aplicación de control de motor o panel.
