Interruptor de aislamiento de fusible

El interruptor de aislamiento tipo fusible- de las series HR5 y HR6 está diseñado para sistemas de distribución de energía de bajo voltaje-CA de 50/60 Hz con corriente térmica nominal de hasta 630 A. Es adecuado para circuitos con alta corriente de cortocircuito-y para circuitos de motor donde se requiere aislamiento de energía confiable y protección con fusibles.

El dispositivo se puede utilizar como interruptor de alimentación, interruptor de aislamiento e interruptor de emergencia en armarios de distribución. Proporciona protección contra fallas basada en fusibles-y operación manual clara, mientras que la información del producto indica que no está diseñado para el arranque directo de un solo motor.

• Interruptor de aislamiento tipo fusible-series HR5 y HR6 para circuitos de distribución de bajo-voltaje.
• Adecuado para sistemas AC 50/60 Hz con corriente térmica nominal de hasta 630 A.
• Se utiliza como interruptor de alimentación, aislador e interruptor de emergencia en circuitos de distribución y motores.
• Diseñado para circuitos con alta corriente de cortocircuito-donde se requiere protección con fusibles.
• La base, la cubierta y la cámara de arco están hechas de plástico moldeado duradero para una estructura totalmente-plástica.
• Los cartuchos fusibles NT están instalados dentro de la cubierta para una inspección y reemplazo convenientes.
• La cámara de arco metálica de múltiples-piezas admite la extinción del arco y la confiabilidad de la conmutación.
• Se proporciona una distancia de aislamiento suficiente cuando la cubierta gira para abrirse a lo largo del soporte.
• Se puede seleccionar un contacto auxiliar opcional para indicar el estado del interruptor abierto o cerrado.

• La altitud de instalación no debe exceder los 1000 m.
• La temperatura ambiente no debe ser superior a +40C ni inferior a -5C.
• El medio de instalación debe estar libre de riesgo de explosión, gases corrosivos, polvo conductor y sustancias severas-dañinas para el aislamiento.
• La humedad relativa máxima promedio mensual debe ser del 95%, con una temperatura mínima promedio mensual de +25C.
• El lugar de instalación debe estar libre de vibraciones intensas y exposición directa a la nieve o la lluvia.

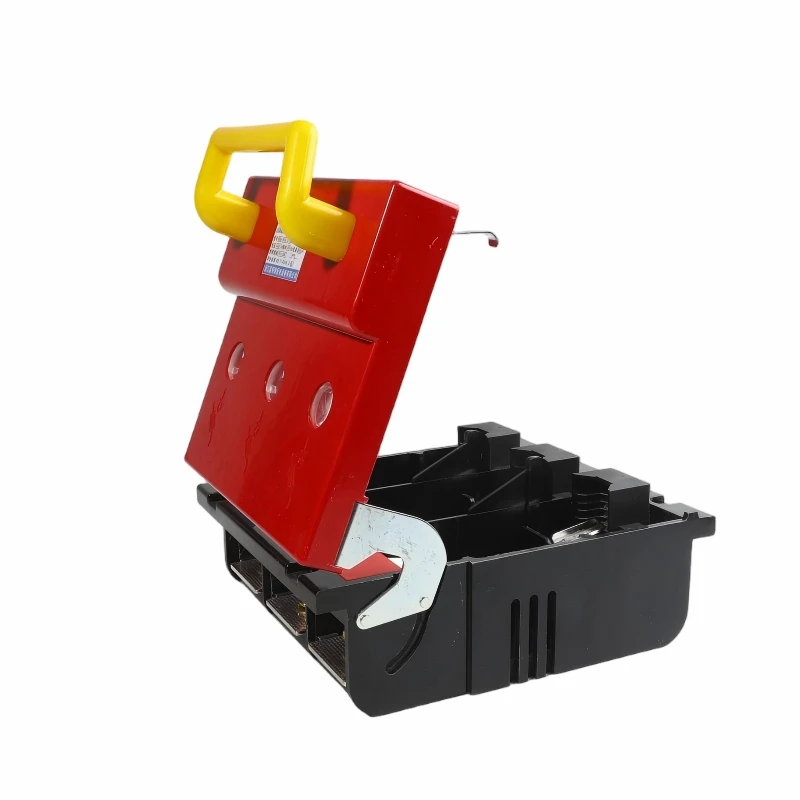

El interruptor consta de una base, una cubierta, una cámara de arco y un sistema de contactos. Los contactos estáticos se montan en la base, mientras que la cubierta puede girar a lo largo del soporte para crear una distancia de aislamiento suficiente. La cámara de arco se puede quitar cómodamente de la base, lo que facilita la instalación y el reemplazo de fusibles.

• Instale el interruptor verticalmente antes de ponerlo en funcionamiento normal.
• Utilice cartuchos fusibles NT compatibles u otros cartuchos fusibles que cumplan con los requisitos de IEC 269 y la capacidad de interrupción de cortocircuito-requerida.
• Para reemplazar el fusible, abra la cubierta completamente y retire el fusible operado del contacto elástico debajo de la cubierta.
• Compruebe los contactos periódicamente y elimine el polvo, el aceite y otros contaminantes.
• Lubrique los puntos de fricción del mecanismo operativo con regularidad para mantener un funcionamiento flexible y una vida útil.

• Cuadros de distribución y cuadros de distribución de bajo-voltaje
• Aislamiento de alimentación del circuito del motor y protección con fusibles.
• Posiciones de conmutación de emergencia en sistemas de energía industriales.
• Protección de alimentadores en redes de distribución comercial e industrial.
• Desconexión del suministro eléctrico para mantenimiento e inspección.
• Circuitos que requieren aislamiento manual visible y protección basada en fusibles-

Seleccione el modelo según la corriente térmica nominal, el número de polos, la clasificación del fusible, los requisitos de contacto auxiliar y el entorno de instalación. El cartucho fusible seleccionado debe coincidir con los requisitos de protección del circuito y la corriente de cortocircuito disponible.

• Confirme la corriente nominal del interruptor y el fusible antes de realizar el pedido.
• Especifique si se requiere un indicador de fusible o un contacto auxiliar.
• Verifique las dimensiones de montaje y el espacio libre para el cableado antes de la producción del gabinete.
• La instalación y el mantenimiento deben ser realizados por personal eléctrico calificado.

Las series HR5 y HR6 ofrecen a los cuadristas una combinación práctica de protección con fusibles, aislamiento manual y conmutación de emergencia en un producto compacto. Su estructura aislante moldeada, su cámara de arco extraíble y su diseño de enlace fusible-reemplazable lo hacen adecuado para proyectos confiables de distribución de bajo-voltaje.

Al solicitar una cotización, proporcione el modelo, la corriente térmica nominal, el número de polos, la clasificación y cantidad del eslabón fusible, los requisitos del indicador de fusibles, los requisitos de contactos auxiliares y el entorno de instalación. La información de ejemplo puede incluir el modelo del interruptor, los fusibles de 100 A y la cantidad requerida.
