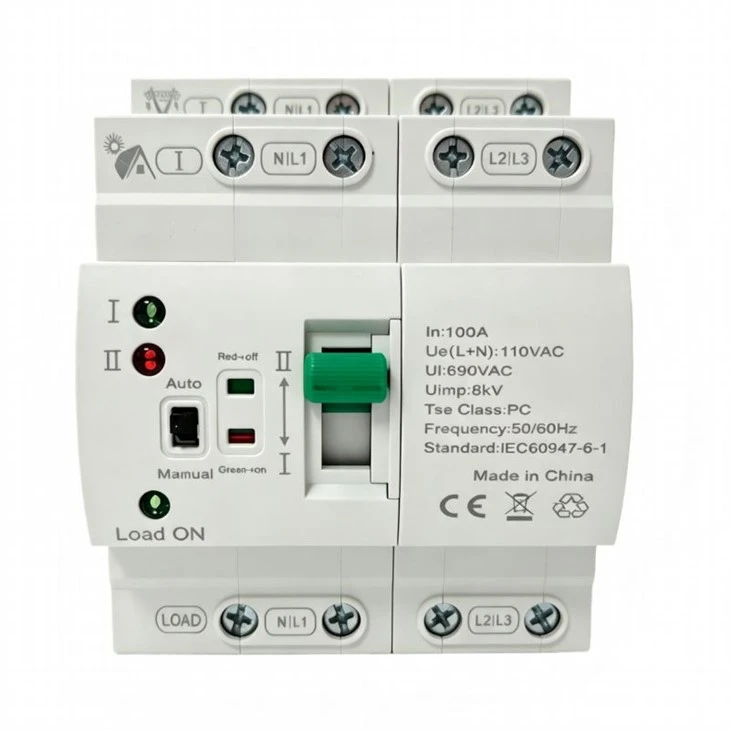

Mini Push-tipo Ultra-conmutación automática delgada

El modelo delgado LDQ1-80SE es un interruptor de transferencia automática compacto diseñado para sistemas de distribución pequeños y domésticos. Monitorea el estado de dos fuentes de energía y transfiere la carga a la fuente alternativa cuando un circuito se vuelve anormal, lo que ayuda a mantener un suministro de energía continuo y confiable.

Este dispositivo-para PC combina detección de fuente, transferencia electromagnética rápida, enclavamiento mecánico y eléctrico e indicación de estado clara en una estructura delgada de riel DIN. Es adecuado para paneles compactos donde se requiere transferencia automática, operación manual y cableado simple.

• Diseño delgado y compacto: Adecuado para transferencia de energía doméstica y cajas de distribución pequeñas con espacio de instalación limitado.
• Acción de transferencia rápida: utiliza un mecanismo de accionamiento electromagnético de tipo excitación-para una acción de transferencia de 20 ms.
• Función de retorno automático: cuando ambas fuentes de energía están disponibles, se prioriza la Fuente I y el interruptor puede regresar automáticamente después de la recuperación.
• Diseño claro del indicador: muestra el estado de alimentación normal, alimentación de respaldo y cierre de carga para una confirmación visual rápida.
• Interbloqueo de seguridad integrado: el interbloqueo doble mecánico y eléctrico ayuda a evitar el cierre simultáneo de ambas fuentes de energía.
• Cableado simplificado: la misma-configuración de terminales laterales y las líneas de muestreo de energía integradas- reducen las necesidades de cableado de control externo.
• Diseño de carcasa duradera: la carcasa resistente al fuego-y el diseño de PCB recubierto respaldan la resistencia a las llamas y la durabilidad ambiental.

Este interruptor de transferencia se recomienda para pequeños sistemas de alimentación dual donde la selección automática de fuente y la instalación compacta son importantes.

• Sistemas domésticos de transferencia de energía.
• Pequeñas cajas de distribución comercial.
• Conmutación de fuentes de energía solar, inversora y de respaldo
• Circuitos de energía de generador o de reserva para cargas pequeñas.
• Alimentación de equipos de iluminación, monitoreo, comunicación y seguridad.
• Cuadros eléctricos compactos que requieren transferencia automática por carril DIN

• Temperatura ambiente de funcionamiento: -5 grados a +40 grados; El promedio de 24 horas no debe exceder los +35 grados.
• Temperatura de almacenamiento: -25 grados a +55 grados; Se permiten picos transitorios de hasta +70 grados en un plazo de 24 horas.
• La altitud de instalación no debe exceder los 2000 m sobre el nivel del mar.
• La humedad relativa no debe exceder el 50 % a +40 grado; Se permite una humedad más alta a temperaturas más bajas con protección contra la condensación.
• Grado de contaminación: nivel 3; categoría de sobretensión: circuito principal Clase III, circuitos de control y auxiliares Clase II.

• Antes de la operación, confirme que el voltaje de entrada cumpla con las especificaciones del producto.
• Para un funcionamiento nominal de 220 V CA, el rango de voltaje funcional es de 187 V CA a 253 V CA.
• Cuando la Fuente I está por debajo de 175 V o por encima de 275 V y la Fuente II está dentro del rango requerido, el interruptor transfiere la carga a la Fuente II.
• Después de que la Fuente I se recupere al rango de 187 V-253 V, el interruptor puede regresar automáticamente a la Fuente I después de un retraso de 30 segundos.
• Para operar manualmente, primero coloque el selector de modo en la posición Manual.
• La inspección y el mantenimiento deben ser realizados por personal calificado después de desconectar todas las fuentes de energía externas.

Al seleccionar un modelo, confirme la corriente nominal, el número de polos, el voltaje de funcionamiento, el tipo de fuente, el espacio del panel, el tamaño del cable y si se requiere personalización de 110 VCA. Para instalaciones compactas, verifique el espacio del riel DIN, la dirección del cableado de los terminales y la corriente de carga antes de realizar el pedido.

¿Necesita ayuda para elegir el interruptor de transferencia delgado LDQ1-80SE adecuado? Envíe la corriente nominal, la configuración de polos, el voltaje de trabajo, el tipo de fuente, el escenario de aplicación y la cantidad del pedido. Nuestro equipo puede proporcionar orientación sobre modelos, datos técnicos, soporte de cableado y opciones de cotización.
